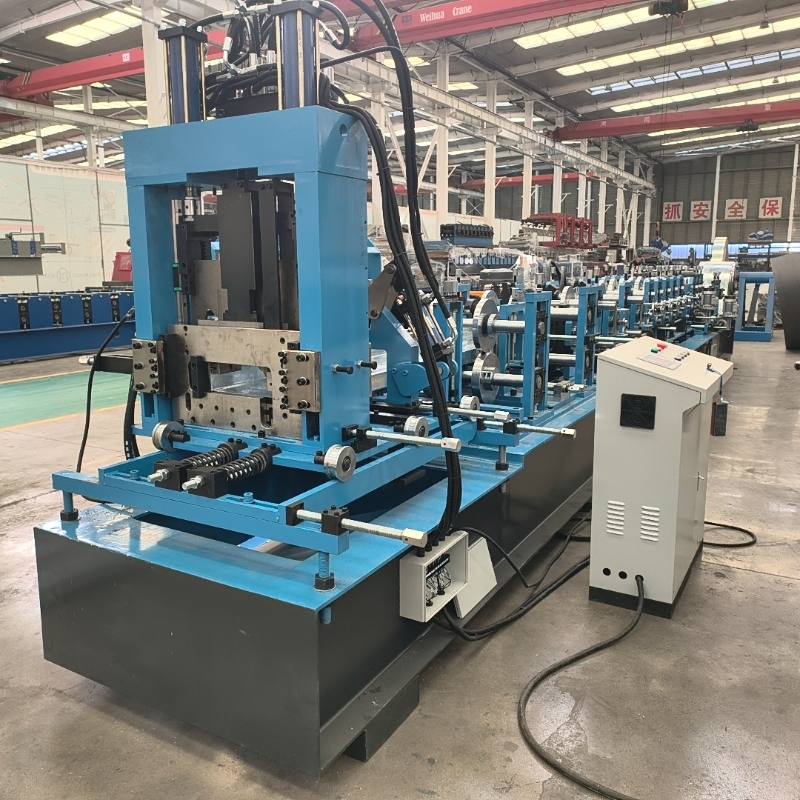

Mesin CZ Purlin

Deskripsi Produk

Jika menyangkut produksi baja dalam jumlah besar,parfumadalah merek andalan untukMesin Roll Forming CZdengan Electric Mold Change, menawarkan perpaduan sempurna antara kecepatan dan integritas struktural. Dalam lanskap konstruksi modern, waktu adalah mata uang utama. Penyesuaian manual tradisional untuk produksi purlin C dan Z tidak lagi sesuai untuk bisnis kompetitif. Di sinilah kita majuMesin Roll Forming CZdengan langkah-langkah Perubahan Cetakan Listrik, mengubah jam waktu pengaturan menjadi hanya beberapa detik presisi otomatis.

Spesifikasi Produk:

Bahan yang Berlaku: Q235 Baja Strip Canai Panas atau Baja Strip Galvanis Canai Panas (1,5-3,0mm)

Parameter Kinerja

Bahan Rol:

1. Rol Utama: Baja Bantalan GCr15

Rol Samping Tambahan: Baja Cr12

Teknologi Pengolahan:Penempaan Tempering + Pembubutan Kasar + Perawatan Quenching (HRC58-60) + Pembubutan Selesai CNC, diikuti dengan pemolesan dan pelapisan krom keras

2.Poros Utama:

Bahan:Poros Penggerak Motor: Baja 40Cr; Poros Rol Lainnya: Baja 45#

Teknologi Pengolahan:Perlakuan Quenching dan Tempering (HB210-230) + Pembubutan Kasar + Penggilingan Silinder + Pemolesan Permukaan dan Pelapisan Krom Keras

Membentuk Mesin Utama

Makanan: Poros Pemandu + Roda Pemandu

Penyamarataan:3 rol atas + 4 rol bawah + pengumpanan dua tahap

Bahan:45# Baja

Teknologi Pengolahan:Pembubutan Kasar + Perlakuan Panas Frekuensi Tinggi (HRC50-55) + Penggerindaan Akhir Silinder + Pemolesan Permukaan dan Pelapisan Krom Keras

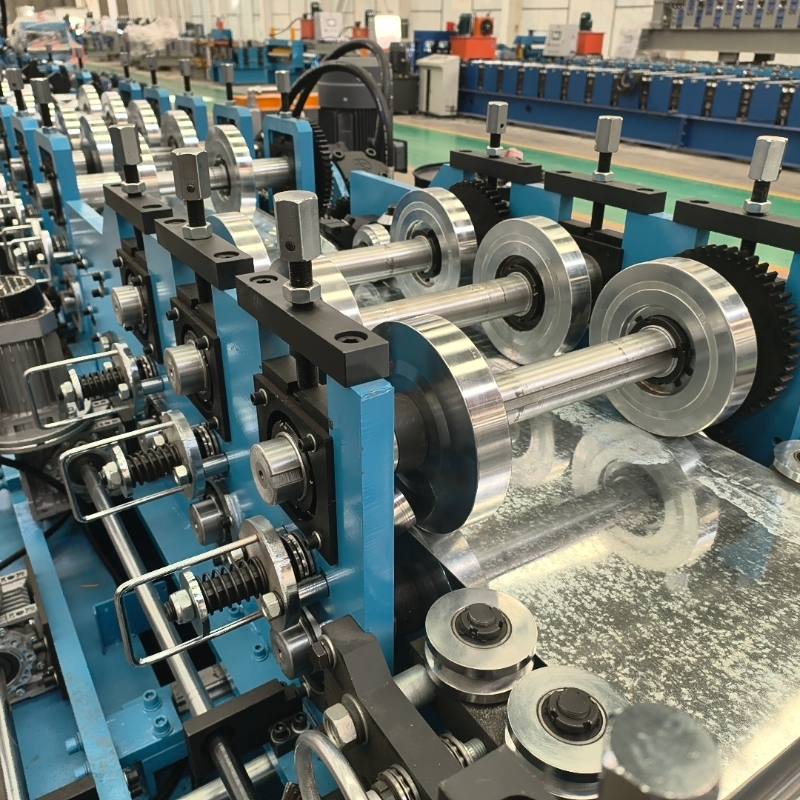

Pembentukan Utama:18 stasiun pembentuk

Dilengkapi dengan 13 set modul CZ yang dapat dipertukarkan. Peralihan dapat diselesaikan dengan memutar 180 derajat, dan ukuran spesifikasi dapat disesuaikan melalui tombol listrik.

Penekan Tulang Rusuk:Iga Lurus Sebaris

Pelurusan:Pelurusan dua sumbu khusus CZ 10 rol + pelurusan dua sumbu 4 rol, totalnya dua unit pelurus

Makanan:Dilengkapi dengan transmisi, digerakkan oleh roda gigi poros atas dan bawah

Meninju:Meninju lubang tunggal dan lubang ganda setelah dibentuk

Opsional dengan lubang bundar (Φ14mm, Φ16mm) dan lubang oval (28×16mm, 28×14mm)

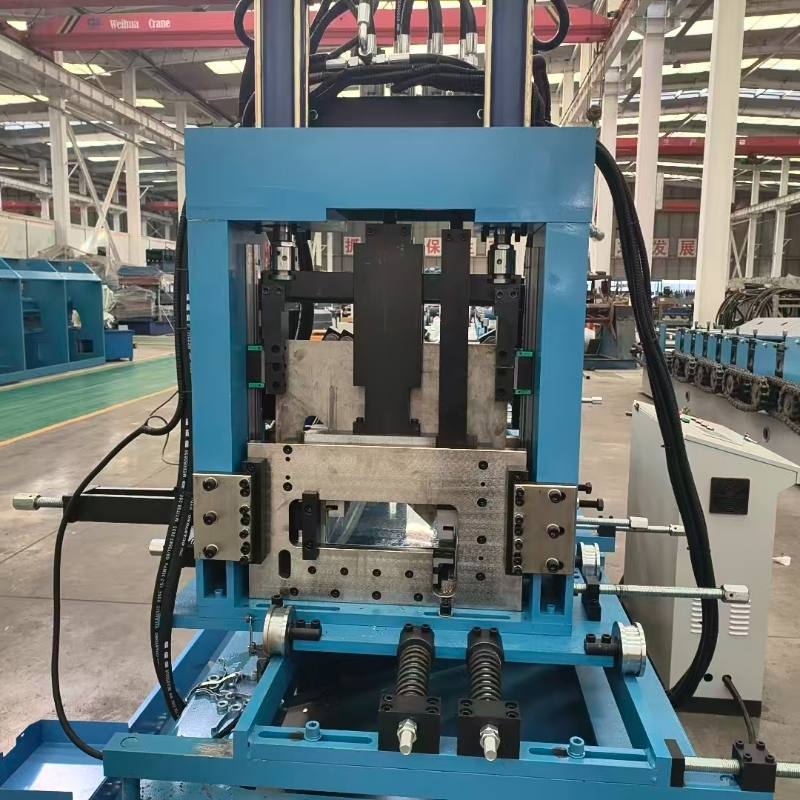

Pencukuran:Sistem geser tanpa langkah setelah pembentukan, tidak diperlukan penggantian alat untuk geser, penggantian cetakan manual

Bahan Pemotong:Baja Cr12

Sistem Pengendalian

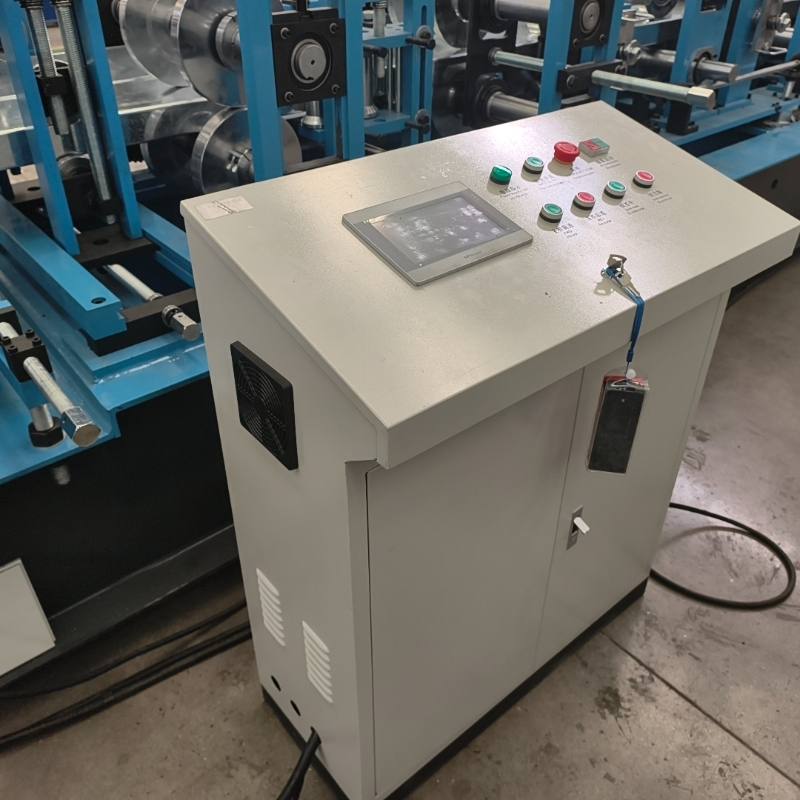

Kabinet Kontrol Utama:1 unit (steker penerbangan)
Metode Perubahan Cetakan:Penggantian cetakan listrik (tiga motor pengubah cetakan: 0,75KW×3)
Kotak Distribusi Perubahan Cetakan:1 unit (dipasang di tengah rangka)
Pengontrol Eksternal:1 unit (memfasilitasi kontrol gerakan maju dan mundur selama produksi dan commissioning)

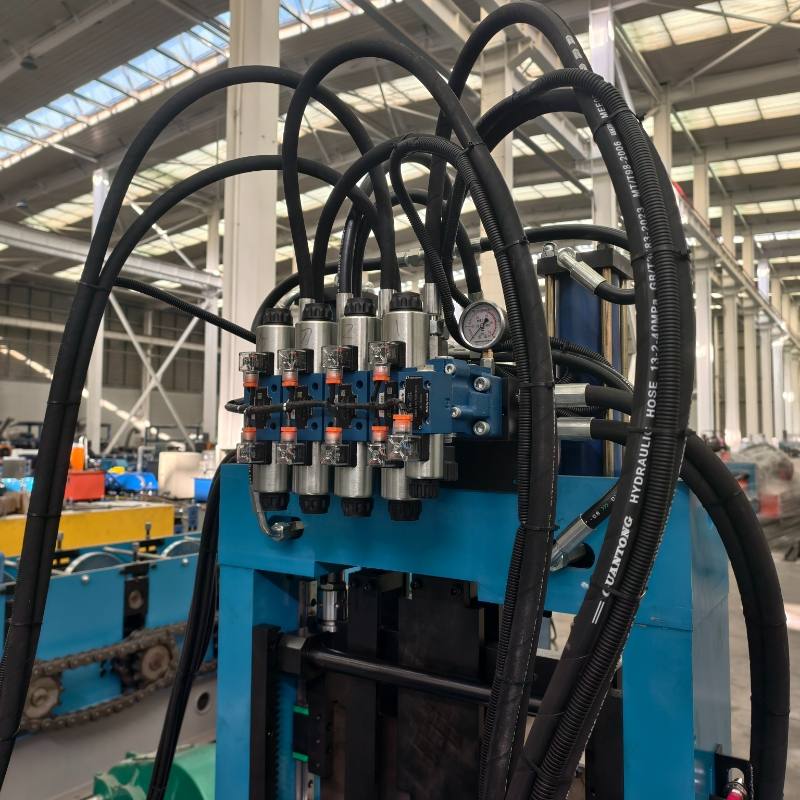

Sistem Hidraulik

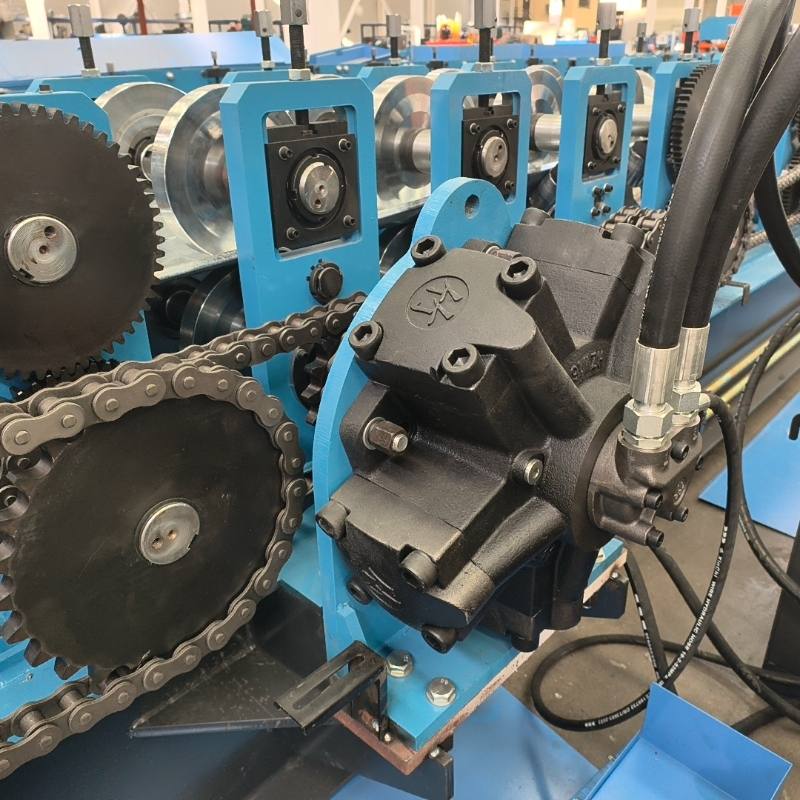

Motor Hidrolik:Tipe Batang Penghubung Piston Bintang Lima Eksternal (Ningbo Hanzhu)
Stasiun Hidrolik:
Kekuatan Stasiun Hidrolik:22KW
Kapasitas Tangki Minyak:500L IV. Kapasitas Beban Uncoilerl: 5T
Metode Pengetatan:Pengetatan ke arah luar dengan empat mata rantai yang digerakkan dengan tangan
Rem:Penjepit ganda spindel

Meja Pendukung Bahan

• Panjang Pendukung Bahan:3m, 2 unit
• Metode Pendukung:Rangka dilas dengan baja saluran dan baja sudut, dengan rol dipasang di permukaan

Mengapa Memilih Sistem Penggantian Cetakan Listrik Parfu?

Keuntungan inti sistem Parfu terletak pada integrasi cerdasnya. Tidak seperti mesin tradisional yang memerlukan pembongkaran roller secara manual, Mesin Roll Forming CZ dengan Perubahan Cetakan Listrik menggunakan sistem motor yang dikontrol PLC untuk memutar dan menyesuaikan alat pembentuk.

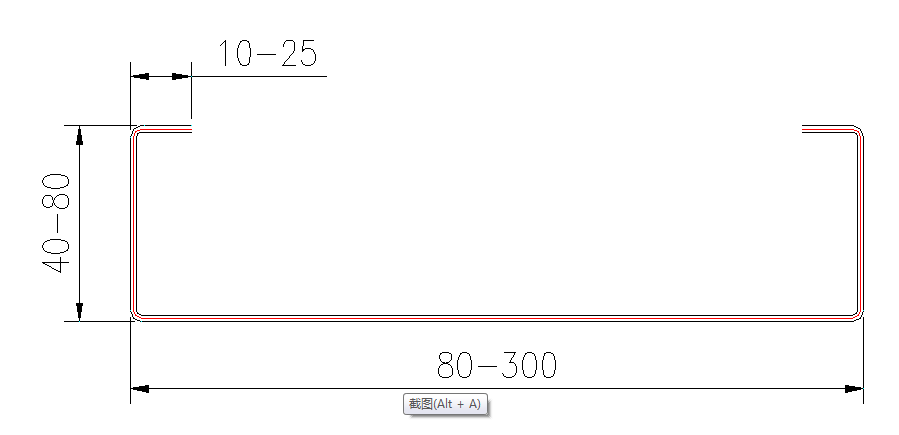

Peralihan Cepat: Transisi antara profil C dan Z atau ukuran berbeda (100mm hingga 300mm) tanpa mengangkat satu kunci pas pun.
Akurasi Tak Tertandingi: Penggerak listrik memastikan bahwa setiap penyesuaian dikalibrasi hingga milimeter, sehingga mengurangi limbah material.
Keamanan Operator: Dengan mengotomatiskan penggantian cetakan, Anda meminimalkan risiko cedera di tempat kerja yang terkait dengan pengangkatan manual yang berat.

Wawasan Industri: KitaMesin Roll Forming CZ PurlinIni dirancang untuk menangani baja galvanis berkekuatan tarik tinggi, memastikan bahwa keluaran Anda selalu memenuhi standar bangunan internasional.
