Peralatan Kolom Lemari Arsip

Produksi kolom-kolom ini adalah proses yang tepat. Hal ini memerlukan otomatisasi dan akurasi tingkat tinggi. Berkas ini peralatan kolom kabinet mengubah lembaran logam datar menjadi profil yang kuat dan seragam. Panduan ini menjelaskan peralatannya secara rinci. Ini mencakup kegunaan, parameter, keunggulan, dan proses pembuatannya secara lengkap.

Deskripsi Rinci

Peralatan kolom lemari arsip adalah sistem produksi yang lengkap. Ini bukan mesin tunggal. Ini adalah jalur yang terintegrasi mesin. Mereka bekerja sama secara berurutan. Sistem mengotomatiskan seluruh proses pembentukan. Hal ini dimulai dari a gulungan baja dan diakhiri dengan kolom jadi.

Mesin ini membentuk logam. Lainnya unit-unit penting mendukung pembentuk gulungan. Ini termasuk decoiler, sistem pengumpanan, stasiun pelubangan, dan pemotongan alat. Seluruh jalur dikendalikan oleh Programmable Logic Controller (PLC) pusat. Ini memastikan sinkronisasi dan presisi.

Komponen Utama Sistem:

Decoiler / Uncoiler : Fungsi unit ini untuk menampung gulungan besar lembaran logam. Ini juga memasukkan materi ke dalamnya jalur produksi. Banyak dari unit ini dilengkapi perangkat pengontrol tegangan. Hal ini memastikan kelancaran dan konsistensi aliran materi.

Unit Pengumpanan dan Leveling: Logam dari koil berbentuk melengkung. Unit ini meratakan logam. Ini menghilangkan ikal atau ketidaksempurnaan. Ini mempersiapkan logam untuk tahap selanjutnya. Pengumpanan yang akurat sangat penting untuk presisi.

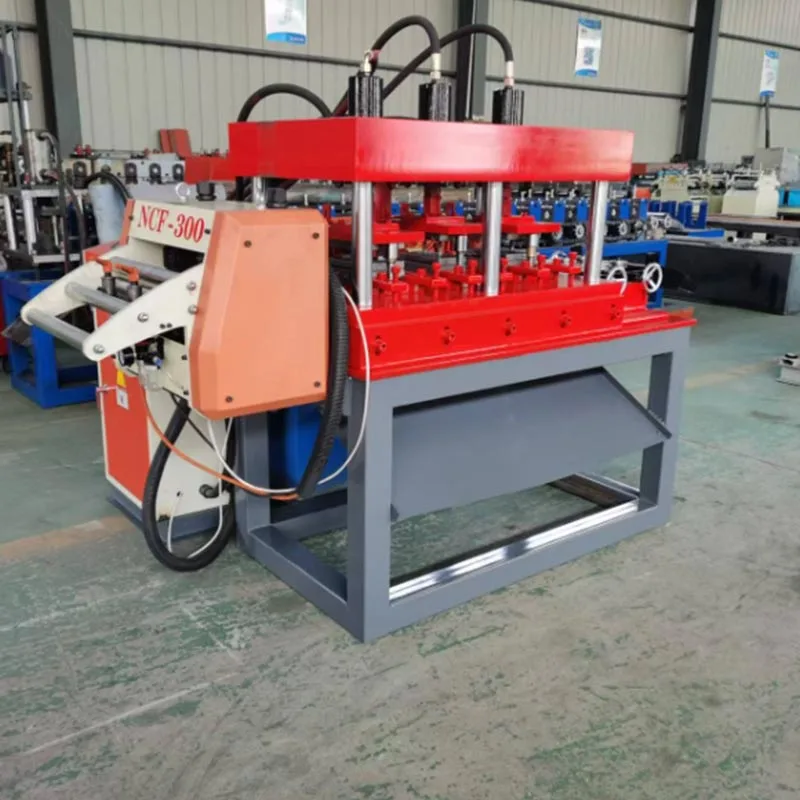

Stasiun Pra-Punching dan Notching: Stasiun punching hidrolik atau servo menciptakan lubang dan takik yang diperlukan sekrup, kunci, atau rel. Ia melakukan ini dengan kecepatan dan akurasi tinggi, memasukkan pola yang diperlukan ke dalam lembaran logam.

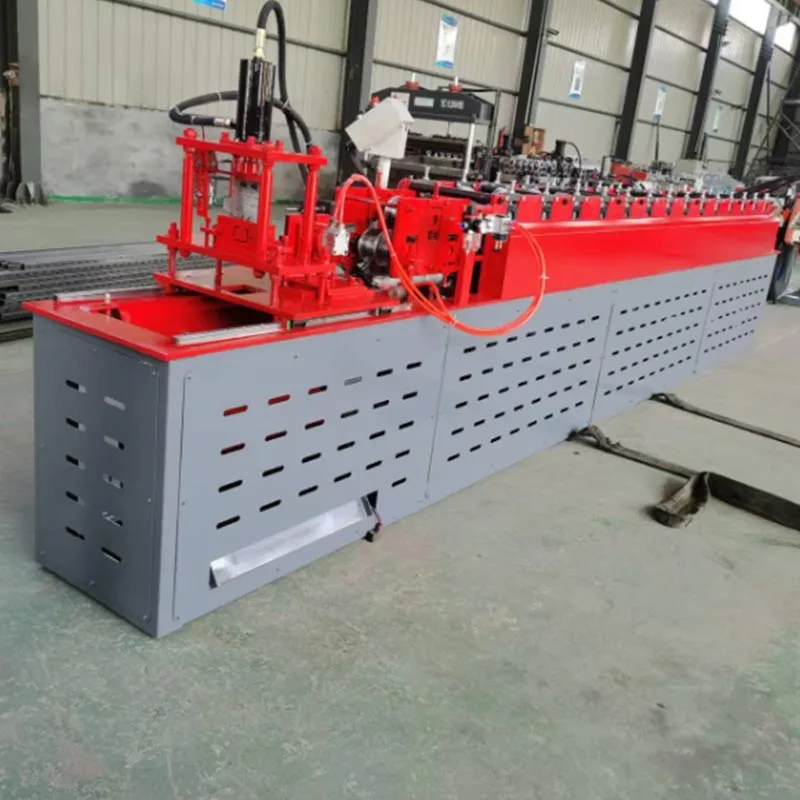

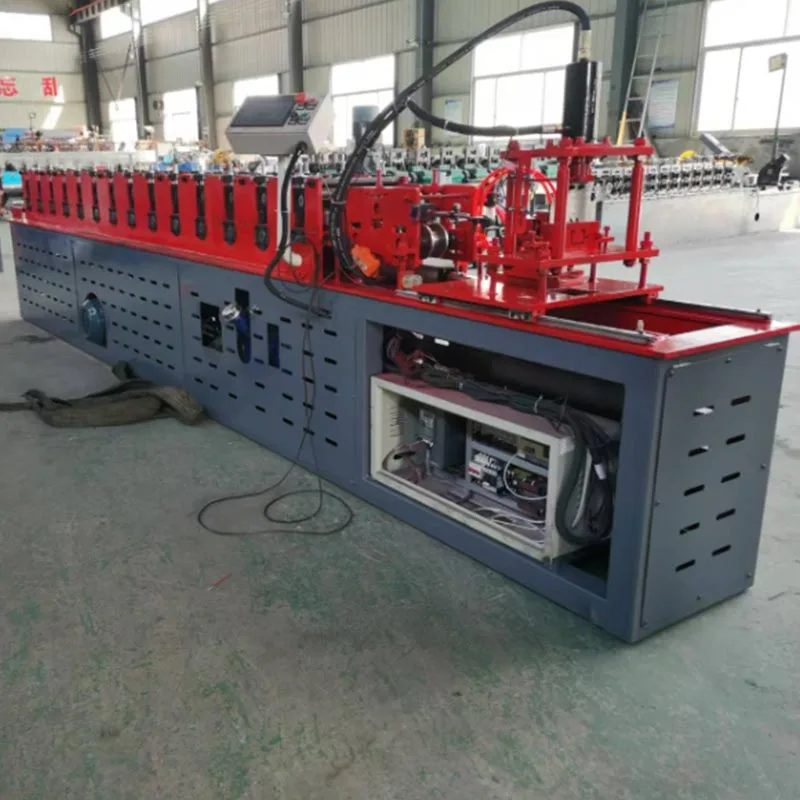

Mesin Roll Forming: Ini adalah jantung dari peralatan. Ini menggunakan serangkaian gulungan berpasangan. Ini disebut dudukan pembentuk gulungan. Setiap dudukan secara bertahap membengkokkan logam sedikit lagi. Logam melewati setiap dudukan. Itu secara bertahap mengambil profil saluran akhir berbentuk U atau kompleks dari kolom kabinet. Gulungannya terbuat dari baja perkakas bermutu tinggi. Mereka tahan lama dan presisi.

Sistem Pemotongan (Pasca Potong atau Pra Potong): Setelah logam terbentuk sempurna, logam dipotong memanjang. Hal ini biasanya dilakukan dengan sistem potong terbang, bergerak dengan profil yang terbentuk. Itu membuat potongan yang rapi saat jalur produksi berjalan tanpa henti. Ini menjamin efisiensi yang tinggi.

Konveyor dan Penumpuk Keluaran: Setelah kolom mencapai akhir baris, penumpuk otomatis mengumpulkannya. mengaturnya menjadi tumpukan yang rapi. Hal ini membuat mereka siap untuk tahap perakitan berikutnya.

Skenario Aplikasi dan Penggunaan

Peralatan kolom lemari arsip ini dirancang untuk manufaktur. Ini memproduksi komponen khusus untuk kantor dan furnitur penyimpanan.

Skenario Utama:

Pembuatan Perabot Kantor: Ini adalah penggunaan yang paling umum. Ini menghasilkan kolom untuk lemari arsip lateral, lemari penyimpanan, dan loker. Ini adalah produk standar di kantor-kantor di seluruh dunia.

Solusi Penyimpanan Industri: Pabrik dan gudang menggunakan lemari penyimpanan tugas berat. Lemari ini juga membutuhkan kolom logam yang kuat. Peralatan yang sama dapat memproduksinya. Ini dapat menangani logam pengukur yang lebih tebal untuk meningkatkan kekuatan.

Toko Fabrikasi Logam: Beberapa toko khusus melayani berbagai industri. Mereka menggunakan peralatan serbaguna ini. Mereka dapat menghasilkan profil khusus untuk berbagai klien. Ini lebih dari sekedar lemari arsip.

Peralatan ini penting untuk produksi massal. Ini juga cocok untuk menjalankan produksi batch. Itu memungkinkan produsen untuk merespon dengan cepat permintaan pasar.

Parameter Konvensional

Spesifikasi perlengkapan kolom File cabinet ini bisa bermacam-macam. Ini dapat bervariasi menurut produsen dan kebutuhan produk. Namun, sebagian besar sistem biasanya bekerja dalam parameter standar.

Parameter Teknis Utama:

Jenis Bahan: Bahan yang biasanya digunakan adalah baja canai dingin (SPCC), baja galvanis (SGCC), atau aluminium.

Ketebalan Bahan: Umumnya menangani logam dari 1,0 mm hingga 2,0 mm. Beberapa model tugas berat dapat memproses hingga 3,0 mm.

Lebar Profil Kolom: Lebar kolom akhir yang terbentuk. Biasanya antara 50 mm dan 150 mm.

Kecepatan Lini Produksi: Ini diukur dalam meter per menit. Kecepatan standar berkisar antara 10 hingga 25 meter per menit.Waktu produksi ditentukan oleh kompleksitas profil dan jumlah operasi pelubangan.

Stasiun Pembentuk: Jumlah dudukan pembentuk gulungan. Kolom lemari arsip tipikal memerlukan 10 hingga 16 stasiun. Lebih lanjut profil yang kompleks membutuhkan lebih banyak stasiun.

Tenaga Motor Utama: Tenaga yang menggerakkan mesin roll forming. Biasanya berkisar antara 7,5 kW hingga 15 kW.

Sistem Kontrol: PLC dengan layar sentuh Human-Machine Interface (HMI). Hal ini memungkinkan pengaturan dan pemantauan yang mudah.

Punching Force: Kapasitas stasiun punching. Biasanya antara 20 dan 50 ton.

Keuntungan Utama

Keuntungannya sangat signifikan. Hal ini dibandingkan dengan menggunakan pekerjaan manual atau metode fabrikasi generik.

Keuntungan Utama:

Efisiensi Produksi Tinggi: Sistem ini sepenuhnya otomatis. Ini beroperasi terus menerus. Ini menghasilkan kolom yang sudah jadi setiap beberapa detik. Kecepatan ini jauh melebihi tenaga kerja manual.

Konsistensi dan Kualitas Luar Biasa: Setiap kolom yang dihasilkan identik. Proses roll forming menjamin sempurna keseragaman bentuk dan dimensi, memastikan produk akhir berkualitas lebih tinggi.

Mengurangi Biaya Tenaga Kerja: Satu atau dua operator dapat mengelola seluruh lini produksi. Sistem mengotomatiskan yang berat dan tugas yang berulang. Hal ini secara signifikan mengurangi jumlah tenaga kerja yang dibutuhkan.

Limbah Bahan Minimal: Prosesnya sangat optimal. Pukulan dan pemotongan diprogram secara maksimal penggunaan bahan. Hal ini mengurangi sisa dan menghemat uang.

Fleksibilitas Luar Biasa: Dapat disesuaikan dengan cepat. Profil kolom yang berbeda dihasilkan hanya dengan mengubah gulungan alat pembentuk dan program PLC. Hal ini memungkinkan produsen menawarkan beragam produk.

Peningkatan Keselamatan Pekerja: Otomatisasi mengurangi kebutuhan pekerja dalam menangani pelubangan dan pemotongan. Ini sangat meningkatkan keamanan.

Kekuatan Produk yang Unggul: Proses pembentukan gulungan mengeraskan logam di sepanjang tikungan. Hal ini mengakibatkan a bagian yang lebih kuat dari braket lipat sederhana.

Alur Proses Terperinci

Prosesnya mengubah kumparan logam menjadi kolom jadi. Ini sepenuhnya otomatis dan mulus.

Langkah 1: Memuat Materi

Kumparan logam besar dimasukkan ke decoiler sebelum ujung bebasnya dimasukkan ke dalam leveler.

Langkah 2: Perataan dan Pemberian Makan

Mesin leveling meratakan logam. Ini menggunakan serangkaian rol. Mekanisme pengumpanan kemudian mencengkeram lembaran tersebut. Itu mendorong logam ke depan dengan kecepatan tetap ke stasiun berikutnya.

Langkah 3: Meninju Presisi

Di stasiun pelubangan, mesin press hidrolik dengan cetakan khusus membuat semua lubang dan takik yang diperlukan. Setiap posisi dijamin oleh sistem PLC.

Langkah 4: Proses Roll Forming

Lembaran logam datar memasuki mesin pembuat gulungan dan melewati beberapa gulungan. Dengan setiap pendirian, logamnya sedikit ditekuk. Pembentukan progresif ini secara bertahap membentuk profil kolom 3D.

Langkah 5: Memotong Menjadi Panjang

Profil panjang keluar dari stand terakhir. Pertama, sebuah sensor memicu sistem pemutusan terbang. Pemotong menjepit profil. Bergerak selaras dengan material, pemotong melakukan pemotongan persegi yang bersih. Kemudian diatur ulang ke pengaturan semula posisi awal.

Langkah 6: Keluaran dan Penumpukan

Kolom yang sudah selesai bergerak ke bawah konveyor keluaran. Penumpuk otomatis mengumpulkan kolom. Itu menghitung mereka dan membentuk tumpukan yang rapi. Operator kemudian mengeluarkan tumpukan tersebut. Mereka siap untuk tahap berikutnya, biasanya pengelasan atau perakitan akhir.

Peralatan kolom lemari arsip menampilkan teknik industri modern. Ini secara sempurna menggabungkan desain mekanis dengan kontrol elektronik. Peralatan ini merupakan tulang punggung produksi furnitur yang efisien. Ini memberikan kecepatan tinggi, presisi ekstrim, dan efektivitas biaya yang sangat baik.

Berinvestasi pada teknologi ini merupakan keputusan strategis bagi produsen. Ini secara langsung meningkatkan kapasitas produksi dan kualitas produk. Ini memperkuat daya saing pasar. Otomatisasi ini memungkinkan bisnis untuk melakukan penskalaan secara efisien. Itu membantu mereka memenuhi permintaan pasar global dengan andal.
