Mesin Roll Forming Baja Warna 910

Angka "910" mengacu pada lebar penutup efektif panel. Lebar ini merupakan pilihan populer untuk bangunan besar. Itu benar Biasa terjadi di pabrik, gudang, pusat perbelanjaan, dan fasilitas olah raga. Mesin ini memenuhi tuntutan sulit konstruksi modern. Ini memberikan kekuatan besar, tahan cuaca, dan pemasangan cepat.

Mesin Roll Forming Baja Warna 910 menggabungkan beberapa proses. Ini menangani pelepasan gulungan, pembentukan gulungan, pemotongan, dan menumpuk. Integrasi ini menghilangkan beberapa tahapan penanganan. Ini memotong biaya tenaga kerja, mengurangi limbah material, dan mempercepat produksi. Hasilnya adalah laba atas investasi yang lebih baik bagi produsen dan pembangun.

Mesin ini merupakan landasan produksi bangunan logam. Ini menciptakan dengan andal panel berkualitas tinggi. Panel-panel ini membentuk perisai utama suatu struktur terhadap cuaca.

Deskripsi Rinci

Mesin Roll Forming Baja Warna 910 adalah sistem yang lengkap. Setiap bagian mempunyai tugas penting. Aliran produksi bekerja seperti ini:

A. Stand Pembayaran (Uncoiler)

Prosesnya dimulai di sini. Dudukannya memegang kumparan baja berwarna berat. Kumparan biasanya memiliki berat 3-10 ton. Ini bisa berupa a tipe manual sederhana. Atau bisa juga berupa unit bermotor dengan ekspansi hidrolik untuk kumparan yang lebih besar. Dekoiler otomatis dengan mobil koil adalah salah satu pilihan. Hal ini membuat pemuatan lebih aman dan efisien.

B. Tabel Panduan Infeed

Bagian ini memandu lembaran yang tidak digulung ke depan. Itu memastikan material memasuki sistem leveling dengan lurus. Ini mencegah misalignment dan cacat produksi.

C. Unit Perataan Lembaran

Unit ini memiliki seperangkat rol presisi. Ini meratakan kurva alami dari bahan yang melingkar. Lembaran datar adalah penting. Ini memastikan bentuk panel yang konsisten dan permukaan akhir yang halus.

D. Sistem Pemberian Makan Berbasis Servo

Sistem ini mengontrol pemotongan presisi. Motor servo dan PLC mendorong lembaran datar ke depan. Panjang umpan adalah diprogram secara digital. Ini menetapkan panjang panel akhir dengan sangat akurat, biasanya dalam kisaran ±1 mm.

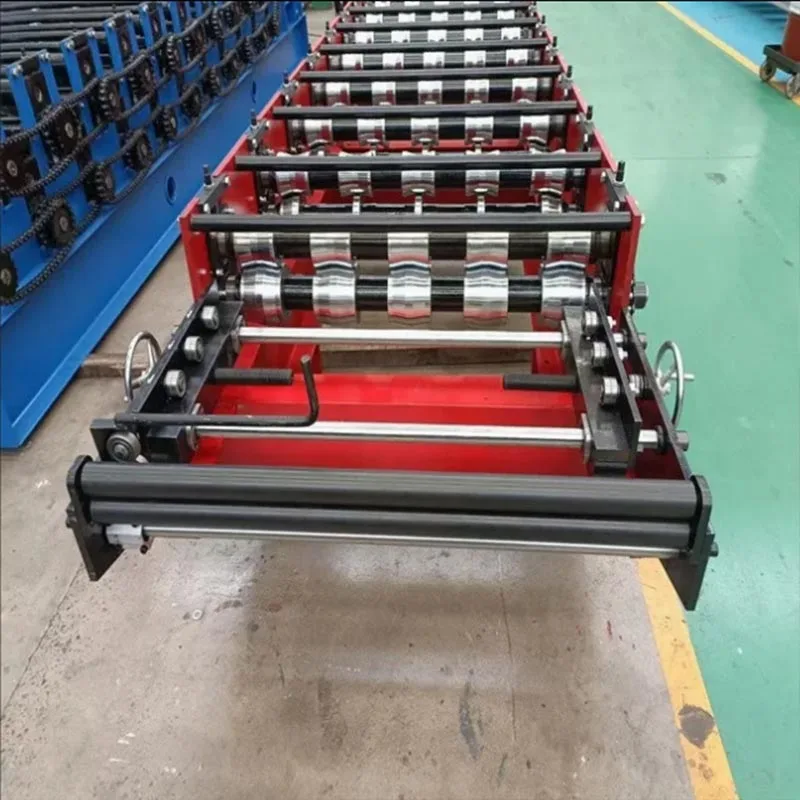

E. Stasiun Roll Forming Utama

Ini adalah jantung dari mesin. Di sini, lembaran datar dibentuk menjadi profil 910 akhir. Stasiun ini punya banyak sepasang gulungan baja yang dikeraskan. Setiap rangkaian gulungan membengkokkan lembarannya sedikit lagi. Hal ini terjadi melalui beberapa tahap (biasanya 15-22). Proses bertahap mencegah tekanan material dan kerusakan permukaan. Gulungannya keras dan dibuat sedemikian rupa terakhir.

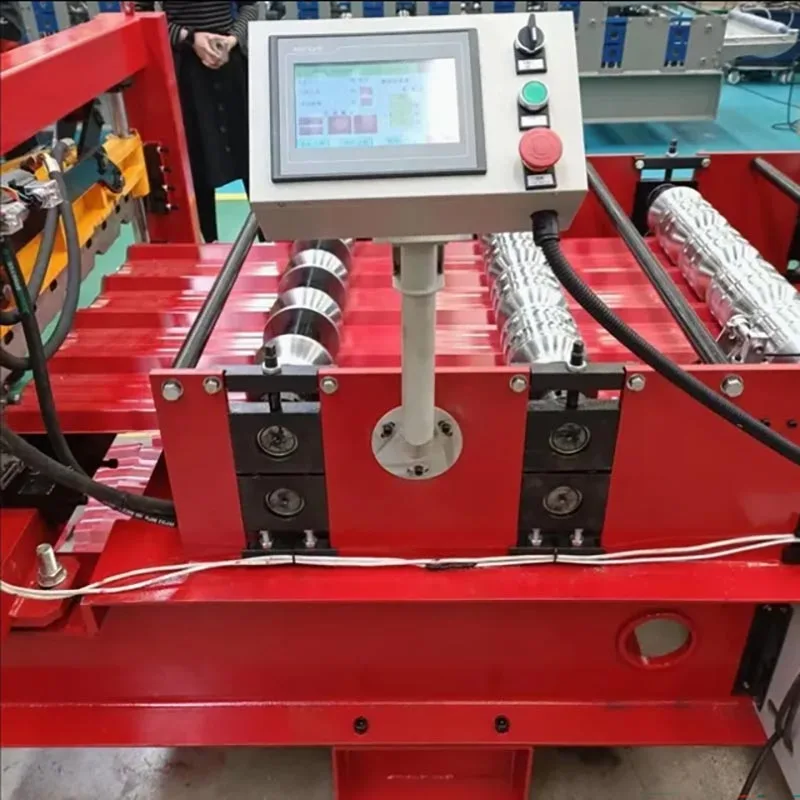

F. Sistem Kontrol PLC & HMI

Pusat kendali menjalankan seluruh mesin. Ia menggunakan Pengontrol Logika yang Dapat Diprogram, atau PLC. Ini bertindak sebagai otak mesin. PLC terhubung ke antarmuka layar sentuh, yang disebut HMI. Layar ini adalah perintah operator stasiun. Dari sini, operator dapat mengatur seluruh fungsi alat berat. Mereka dapat memulai dan menghentikan produksi. Mereka juga bisa atur panjang dan kuantitas panel. Sistem menyediakan pembaruan status dan peringatan yang jelas. Pengaturan ini memberikan kendali penuh di ujung jari operator.

Mereka dapat mengatur panjang panel, jumlah produksi, dan mode pemotongan. Mereka juga dapat memantau status mesin dan jumlah produksi.

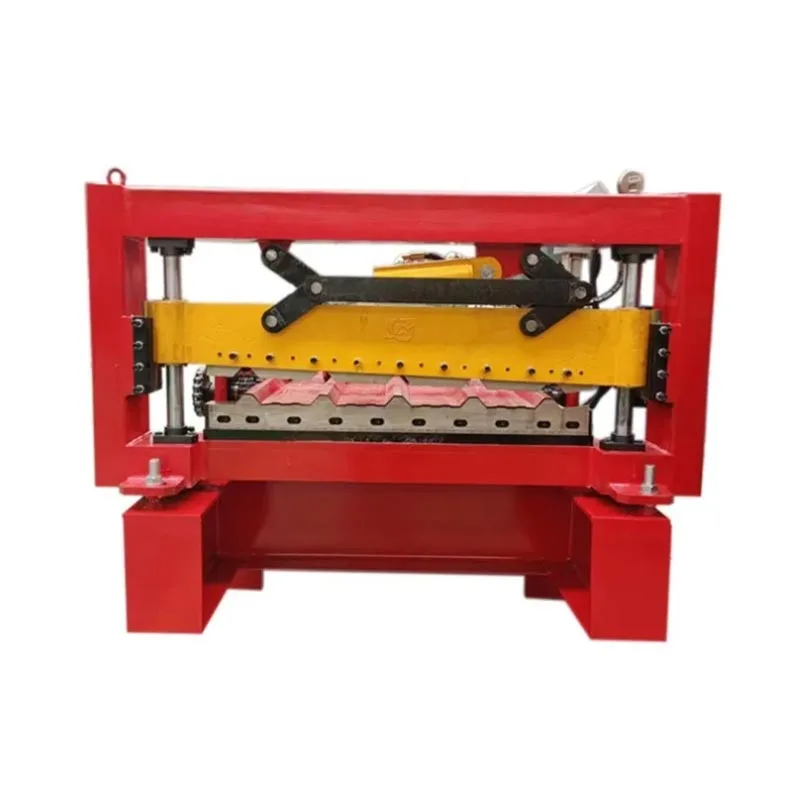

G. Sistem Pemotongan Hidraulik atau Servo

Ketika lembaran sudah terbentuk sempurna dan mencapai panjang yang ditentukan, pemotong akan aktif. Geser hidrolik atau servo membuat a potongan bersih dan bebas duri. Pemotongan servo lebih cepat, lebih senyap, dan menggunakan lebih sedikit energi. Pemotong bergerak bersama panel ke memastikan tepi persegi.

H. Konveyor Pengumpanan & Sistem Penumpukan Otomatis

Setelah dipotong, panel yang sudah jadi dipindahkan ke konveyor. Sistem penumpukan otomatis mengumpulkan panel. Itu membuat tumpukan yang rapi dan telah ditentukan sebelumnya. Otomatisasi ini menghilangkan penanganan manual. Ini mengurangi risiko tergores atau bengkok. Itu tumpukan kemudian siap untuk diikat dan dikirim.

Parameter Teknis

*Catatan: Parameter dapat disesuaikan untuk memenuhi kebutuhan pelanggan tertentu.*

Keuntungan & Manfaat Utama

1. Efisiensi & Otomatisasi Tinggi

Mesin Roll Forming Baja Warna 910 ini menjalankan proses yang berkesinambungan dan terintegrasi dari koil hingga tumpukan jadi. Itu memerlukan sedikit keterlibatan operator. Satu orang dapat memuat kumparan dan memantau layar sentuh. Sistem ini berhasil keluaran yang sangat besar. Mesin ini menghasilkan ribuan meter persegi panel setiap hari. Ini sangat cocok untuk proyek berskala besar.

2. Presisi & Kualitas Unggul

Sistem ini menghasilkan panel yang seragam sempurna. Umpan servo yang dikendalikan komputer (CNC) memastikan akurasi. Rol berpresisi tinggi kemudian memberikan setiap panel bentuk dan ukuran yang sama persis. Artinya, keduanya saling bertautan dengan sempurna selama instalasi. Struktur akhir memiliki kesesuaian yang lebih ketat, ketahanan cuaca yang lebih baik, dan kekuatan yang lebih besar.

3. Operasi Hemat Biaya

Menghemat Tenaga Kerja: Satu operator dapat menjalankan seluruh lini produksi.

Mengurangi Limbah: Pemotong yang dapat diprogram memangkas setiap panel hingga panjangnya tepat. Ini meminimalkan limbah material.Di sana pemotongannya jauh lebih sedikit.

Perawatan Rendah: Dibangun dengan penggerak semua gigi yang kuat dan suku cadang berkualitas, alat berat ini dibuat tahan lama. Itu berhasil layanan yang andal selama bertahun-tahun dan terus berjalan dengan sedikit waktu henti.

4. Fleksibilitas Luar Biasa

Produk ini dibuat untuk panel 910mm, tetapi sangat mudah beradaptasi. Anda bisa dengan mudah menghasilkan panel dengan panjang berbeda. Komputer (PLC) dapat menyimpan pengaturan pekerjaan yang tak terhitung jumlahnya untuk pesanan yang berbeda. Itu desain roller juga dapat disesuaikan untuk ketinggian dan pola rusuk yang berbeda.

5. Dibuat agar Tahan Lama

Bagian penting seperti gulungan pembentuk, poros, dan roda gigi terbuat dari baja paduan bermutu tinggi. Mereka mengeras dan dipoles hingga menjadi cermin. Konstruksi kokoh ini tahan terhadap keausan akibat penggunaan terus-menerus. Itu tetap akurat selama bertahun-tahun. Ini melindungi investasi Anda.

6. Mudah & Aman Digunakan

Kontrol layar sentuhnya intuitif. Operator mempelajarinya dengan cepat. Keamanan juga menjadi prioritas. Mesin itu punya tombol berhenti darurat. Bagian yang bergerak memiliki penutup pelindung. Ini mencakup perlindungan listrik bawaan. Ini menciptakan lingkungan kerja yang aman.

5. Detail & Keahlian Mendalam

A. Rol Pembentuk Presisi

Kualitas panel sangat penting. Itu sepenuhnya tergantung pada rollernya. Rol kami dirancang agar presisi, halus, dan konsisten.

Desain Cerdas: Kami merancang setiap tahap roller dengan cerdas. Kami menggunakan perangkat lunak CAD/CAM yang canggih. Ini memastikan pembentukan yang sempurna proses.

Bahan Tingkat Atas: Kami menggunakan baja karbon 45# bermutu tinggi atau baja paduan Cr12.

Pemesinan Akurat: Mesin bubut dan penggiling CNC mencapai toleransi yang sangat ketat.

Permukaan yang Dikeraskan: Melalui perlakuan panas, kekerasan permukaan mencapai HRC 58-60 untuk ketahanan aus yang luar biasa.

Selesai Halus: Penggilingan dan pemolesan akhir menghasilkan permukaan yang sangat halus yang tidak akan menggores baja yang dicat.

B. Rangka Mesin Yang Kuat

Basis Mesin Roll Forming Baja Warna 910 dibuat dari pelat baja tebal dengan daya tarik tinggi (≥ 25mm) dan saluran yang diperkuat. Rangkanya bebas tegangan untuk mencegah lengkungan akibat beban yang berat dan terus menerus. Ini padat pondasi menjaga setiap stasiun dalam keselarasan sempurna. Hasilnya adalah panel yang lurus dan tanpa cacat.

C. Sistem Pengendalian Tingkat Lanjut

Inti dari mesin ini adalah PLC. Anda cukup memasukkan detail panel di layar. Secara otomatis menghitung dan berhenti setelah jumlah yang ditetapkan. Ini juga memeriksa kesalahan dan memperingatkan Anda. Untuk penggunaan di masa mendatang, ia mengingat pengaturan Anda untuk menjamin kualitas yang konsisten.

D. Sistem Penggerak yang Kuat

Penggerak semua roda alat berat, dengan poros tengah dan roda gigi yang diperkeras, menghasilkan tenaga dan presisi murni. Itu beroperasi dengan tingkat kehalusan yang tersinkronisasi dan tak tertandingi yang tidak dapat dicapai oleh penggerak rantai. Ini memberi Anda tiga keunggulan utama. Mesin bekerja lebih senyap. Ini memberikan kekuatan pembentukan yang lebih besar. Ini mencengkeram bahan yang lebih tebal kuat, tanpa selip.

Mesin Roll Forming Baja Warna 910 kami adalah solusi produksi lengkap. Ini lebih dari sekedar mesin; ini adalah mitra yang kuat dalam hal presisi, efisiensi, dan daya tahan. Ini membantu Anda mencapai kualitas tertinggi, meningkatkan produktivitas, dan mendapatkan keunggulan kompetitif dengan mengurangi biaya, menciptakan produk unggulan, dan dengan percaya diri menangani proyek apa pun.
