Garis Pembentuk Gulungan Baja Warna Pelat Tunggal

Pengenalan Produk

Garis Roll Forming Baja Warna Pelat Tunggal dirancang untuk membentuk gulungan baja yang sudah dicat sebelumnya. Ini membentuknya menjadi panel atap dan dinding khusus. Itu menggabungkan pembentukan mekanis, kontrol listrik, dan pemotongan hidrolik. Semua sistem diintegrasikan menjadi satu, lini produksi yang kompak. Desain terpadu dan ringkas ini memastikan setiap lembar hasil akhir memenuhi dimensi yang presisi standar, memiliki permukaan yang halus, dan memberikan tampilan yang konsisten.

Lini produksi terdiri dari beberapa bagian penting: decoiler, pemandu pengumpanan, sistem pembentukan gulungan, pemotongan hidrolik unit, sistem kontrol, dan tabel run-out. Intinya menggunakan roller pembentuk presisi tinggi dan transmisi yang andal mekanisme. Sistem ini menjamin pengoperasian yang stabil dan berkelanjutan dan dapat dengan mudah disesuaikan untuk profil yang berbeda tanpa pengaturan yang rumit. Fleksibilitasnya membuatnya sempurna untuk proyek skala besar dan manufaktur khusus.

Fungsi dan Aplikasi

Garis Roll Forming Baja Warna Pelat Tunggal banyak diterapkan di berbagai industri:

Di bidang bangunan dan konstruksi, mesin ini digunakan untuk memproduksi komponen penting seperti atap lembaran, panel pelapis dinding, dan papan langit-langit. Ini juga ideal untuk membuat fasad dekoratif untuk berbagai macam struktur, termasuk pabrik industri, gudang, dan bangunan komersial.

Perumahan Perumahan: Ideal untuk struktur baja ringan, garasi, dan rumah prefabrikasi.

Proyek Infrastruktur: Cocok untuk bandara, stasiun kereta api, pusat pameran, dan atap stadion.

Fasilitas Pertanian: Diterapkan di lumbung, gudang, dan bangunan penyimpanan dingin yang membutuhkan panel.

Apa kelebihan dan fitur produk ini?

Pembentukan Presisi Tinggi

Setiap roller dan poros dibuat dengan mesin CNC dengan kontrol toleransi yang ketat. Hasilnya adalah pembentukan yang presisi dan halus kualitas permukaan tanpa goresan.

Struktur Tahan Lama

Badan mesin dibuat dari baja bermutu tinggi. Lasannya sangat kuat dan efektif mencegah deformasi. Rol terbuat dari baja berkekuatan tinggi, seperti Cr12 atau GCr15. Mereka mengalami panas perawatan untuk memastikan daya tahan jangka panjang.

Operasi Sederhana

Sistem menggunakan kontrol PLC dengan layar sentuh. Operator cukup memasukkan parameter pemotongan. Mesin itu secara otomatis menangani pembentukan dan pemotongan, yang sangat mengurangi pekerjaan manual.

Kebisingan Rendah dan Kinerja Stabil

Jalur Roll Forming Baja Warna Pelat Tunggal menggunakan transmisi rantai atau gearbox. Desain ini memastikan kelancaran gerak dan mengurangi getaran. Selain itu, semua bantalan dan bagian yang bergerak disejajarkan dengan tepat. Penyelarasan itu mempertahankan pengoperasian dengan kebisingan rendah selama produksi.

Sistem Pemotongan Hidrolik

Perangkat pemotongan hidrolik menghasilkan pemotongan yang bersih dan presisi. Ini mencegah deformasi pada tepi lembaran. Itu bilah dibuat dari baja cetakan berkualitas tinggi, yang secara signifikan memperpanjang masa pakainya.

Efisiensi Energi

Sistem penggerak kami yang dioptimalkan memangkas konsumsi daya, dan algoritme canggih mengurangi pengoperasian saat idle. Ini secara langsung menghemat pada biaya energi dan pemeliharaan Anda.

Perawatan Mudah

Struktur modularnya menyederhanakan penggantian komponen dan penyesuaian sistem. Sekaligus melakukan pelumasan rutin dan perawatan dapat dilakukan dengan mudah tanpa perlu pembongkaran.

Parameter Teknis

Deskripsi Barang

Tipe Bahan Baja lapis warna, baja galvanis, pelat aluminium-seng
Ketebalan Bahan 0,3 – 0,8 mm
Lebar Bahan 1000 – 1250 mm (dapat disesuaikan)
Kecepatan Pembentukan 10 – 20 m/mnt
Stasiun Roller 13 – 20 grup (tergantung profil)
Bahan Roller Baja bermutu tinggi (Cr12 / GCr15) dengan pelapisan krom keras
Diameter Poros 70 – 80 mm
Daya Motor Utama 5,5 – 7,5 kW
Daya Pemotong Hidraulik 4 kW
Sistem Kontrol PLC dengan layar sentuh (Delta / Siemens / Schneider opsional)
Tipe Pemotongan Hidraulik pasca pemotongan, kontrol panjang otomatis
Dimensi (P×L×T) Kira-kira. 8,5 m × 1,6 m × 1,5 m
Berat Total Sekitar 5,5 ton
Tegangan 380 V, 50 Hz, 3 fase (tersedia khusus)

Detail Produk

1. Dekoiler

Decoiler manual atau hidrolik digunakan dalam sistem. Ini memegang dan membuka gulungan lembaran baja. Ini memberikan stabilitas memberi makan dan mencegah kerusakan pada koil selama pengoperasian.

2. Sistem Pemberian Makan dan Pemandu

Dilengkapi dengan perangkat penyelarasan presisi untuk memastikan material masuk ke roller dengan benar. Sisi yang dapat disesuaikan panduan mencegah penyimpangan lembaran, meningkatkan akurasi pembentukan.

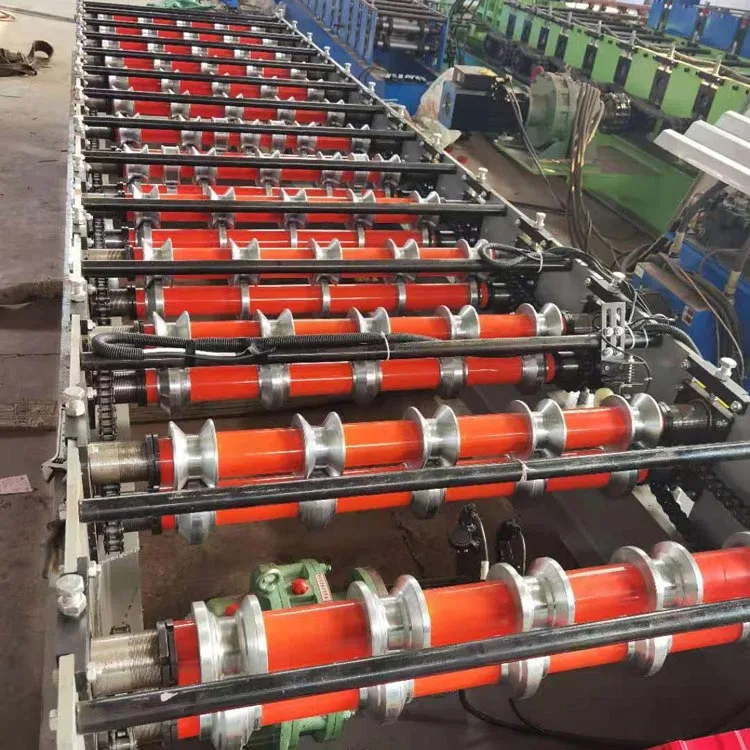

3. Sistem Pembentukan Gulungan

Inti dari Garis Roll Forming Baja Warna Pelat Tunggal adalah sistem roll forming-nya. Proses ini dilakukan langkah demi langkah untuk membuat profil akhir. Setiap stasiun selaras sempurna dengan stasiun berikutnya. Mereka mempertahankan tekanan yang seragam sepanjang. Hal ini memastikan produk sempurna, bebas dari distorsi apa pun.

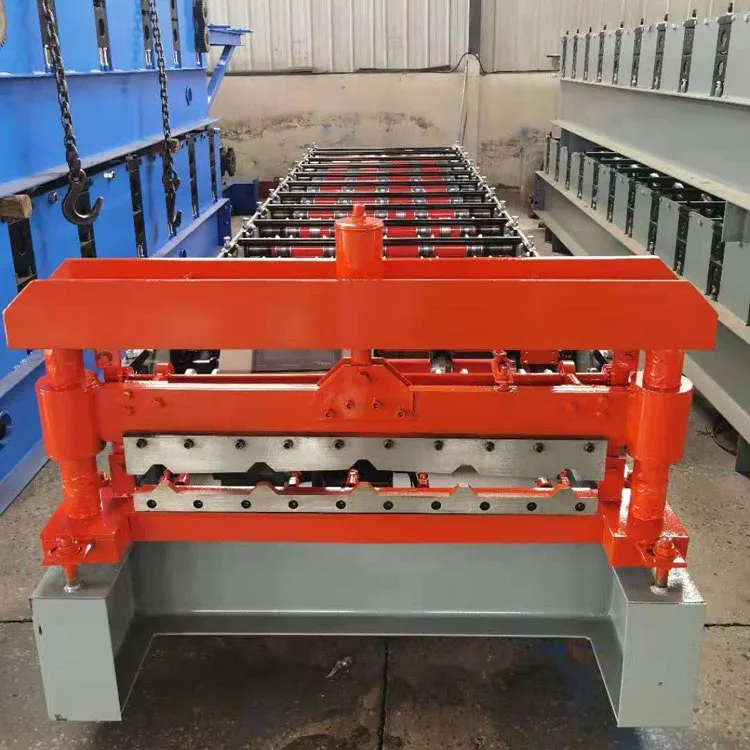

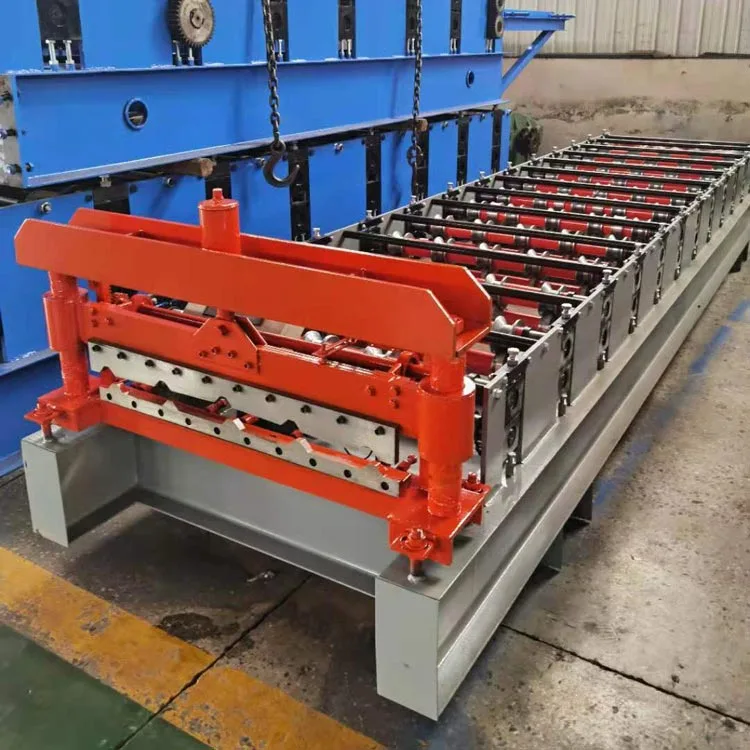

4. Unit Pemotong Hidraulik

Setelah dibentuk, panel dipotong secara otomatis sesuai panjang yang telah ditentukan. Bilah hidrolik bergerak dengan cepat dan tepatnya, memastikan tepian yang rapi. Rangka pemotongan terbuat dari baja padat untuk menjamin stabilitas jangka panjang.

5. Sistem Pengendalian

Operator menggunakan layar sentuh PLC yang intuitif untuk mengatur parameter utama seperti panjang, kuantitas, dan penundaan pemotongan.

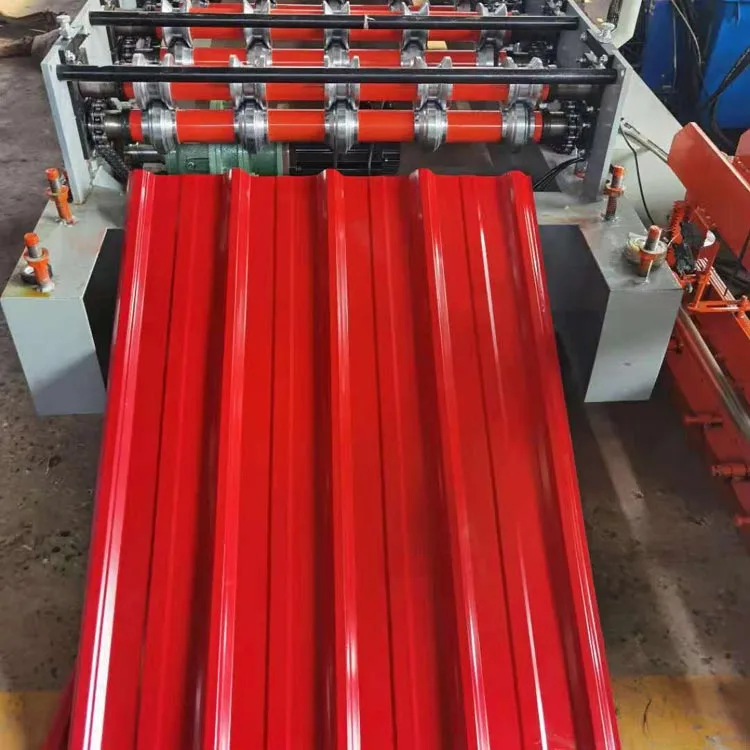

6. Tabel Keluaran

Panel yang sudah jadi meluncur ke meja run-out, siap untuk dikemas. Permukaan yang dirawat melindunginya dari goresan dan membungkuk.

Jaminan Kinerja dan Mutu

Kami menempatkan setiap unit melalui pengujian pra-pengiriman yang ketat. Pertama, setiap alat berat menjalani serangkaian pengujian, termasuk inspeksi presisi dan pemeriksaan hidraulik. Teknisi kami kemudian mengkalibrasi semua sistem kelistrikan untuk kinerja yang stabil. Mereka juga memastikan semua bagian yang bergerak terlumasi secara menyeluruh. Setiap mesin disertifikasi untuk memenuhi standar internasional sebelum pengiriman. Kami juga dapat menyesuaikan peralatan dengan kebutuhan spesifik Anda.

Pengemasan dan Pengiriman

Setiap mesin menjalani pengujian pra-pengiriman yang ketat. Ini termasuk pemeriksaan akurasi pembentukan dan sistem hidrolik inspeksi. Semua sistem kelistrikan dan kontrol dikalibrasi. Ini memastikan pengoperasian yang stabil. Bagian mekanisnya adalah dilumasi dan disetel ke kondisi optimal. Setiap produk memenuhi standar internasional. Kami juga menawarkan penyesuaian agar sesuai dengan kebutuhan spesifik Anda.

Layanan Purna Jual

Kami memberikan dukungan teknis penuh. Ini termasuk panduan instalasi dan pelatihan operator. Anda juga akan menerima konsultasi pemeliharaan seumur hidup. Kami siap mengirim teknisi ke luar negeri untuk mendapatkan dukungan. Pelanggan jangka panjang menerima cadangan suku cadang dengan harga biaya. Untuk bantuan segera, layanan online kami memberikan penyelesaian cepat atas masalah apa pun.

Garis Roll Forming Baja Warna Pelat Tunggal adalah solusi yang dapat diandalkan dan efisien. Ini dirancang untuk produsen atap dan panel dinding. Teknologinya memastikan kontrol yang andal dan struktur yang kuat. Ini kombinasi memberikan kinerja yang konsisten dan produk berkualitas tinggi. Mesin ini hemat biaya dan mudah beradaptasi. Itu sangat cocok di bengkel kecil dan jalur produksi besar. Untuk bisnis yang mencari daya tahan, efisien, dan peralatan yang mudah dirawat, ini adalah pilihan ideal untuk konstruksi modern.
