Iklan Mesin Roll Forming Pelat Gusset Baja Dingin

Mesin Cold Roll Forming Pelat Gusset Baja Periklanan mengubah strip baja datar dan melingkar menjadi gusset jadi piring. Hal ini dilakukan melalui proses pembentukan dingin. Ini adalah proses yang sangat efisien dan tepat. Itu adalah tulang punggung pembuatan rangka dan rangka modern. Dengan Mesin ini, produksi mencapai konsistensi. Ia juga memperoleh kecepatan dan kualitas tinggi.

Kasus Penggunaan dan Aplikasi Utama

Output Mesin Roll Forming Pelat Gusset Baja Periklanan sangat penting di beberapa sektor.

Pembuatan Rangka Atap dan Lantai: Ini adalah aplikasi utama. Di sini, pelat buhul bergabung dengan masing-masing kayu anggota. Bersama-sama, mereka menciptakan kerangka segitiga yang kuat. Kerangka kerja ini secara efektif mendistribusikan bobot, memberikan dukungan penting untuk atap dan lantai. Mereka memperkuat lantai. Mereka adalah komponen kunci dalam semua jenis bangunan.

Konstruksi Rangka Kayu: Rangka kayu besar untuk bangunan dan jembatan menggunakan pelat buhul tugas berat. Piring-piring ini menghubungkan balok dan tiang. Mereka menciptakan struktur yang kokoh dan seringkali terekspos secara estetis.

Struktur Kayu Prefabrikasi: Munculnya rumah prefabrikasi dan modular bergantung pada teknologi ini. Pelat gusset memungkinkan untuk perakitan panel dinding, kaset lantai, dan bagian atap dengan cepat dan akurat di pengaturan pabrik.

Pembuatan Palet: Palet tugas berat terkadang menggunakan pelat buhul. Mereka memperkuat sudut dan sambungan. Ini meningkatkan kapasitas dan masa pakai palet.

Furnitur dan Bengkel Kayu: Furnitur berkekuatan tinggi, seperti rak komersial atau meja kerja, mungkin menggunakan buhul yang lebih kecil pelat untuk penguatan.

Parameter Teknis Konvensional

Spesifikasi Mesin Cold Roll Forming Plat Baja Gusset dapat bervariasi menurut produsen dan kebutuhan pelanggan. Namun, parameter standar memberikan gambaran yang jelas tentang kemampuannya.

Bahan Pengolahan:

Jenis: Strip baja canai dingin karbon rendah (SPCC, Q235) atau baja galvanis.

Ketebalan Umum: 0,8 mm hingga 2,0 mm. Beberapa model tugas berat dapat menangani hingga 3,0 mm.

Lebar Kumparan: Biasanya dari 100 mm hingga 400 mm. Ini tergantung pada ukuran pelat akhir.

Kapasitas Produksi

Kecepatan Pembentukan: 15 hingga 40 meter per menit. Hal ini berarti tingginya jumlah piring per menit.

Output Produksi: Dapat menghasilkan ribuan piring per shift. Hal ini tergantung pada ukuran pelat dan kecepatannya.

Stasiun Pembentuk

Jumlah Gulungan: Biasanya antara 10 dan 20 set gulungan pembentuk. Jumlahnya tergantung pada desain pelat kompleksitas.

Bahan Gulungan: Baja kromium karbon tinggi (GCr15) atau baja perkakas paduan. Ini dikeraskan dan digiling menjadi cermin selesai. Hal ini memastikan daya tahan dan permukaan halus pada produk.

Sistem Penggerak

Tenaga: Motor utama biasanya 7,5 kW hingga 15 kW. Ini memberikan torsi yang diperlukan.

Transmisi: Gearbox yang diperkeras dihubungkan oleh poros penggerak tugas berat. Ini memastikan semua stasiun berputar dengan sempurna sinkronisasi.

Sistem Pengendalian

Tipe: Programmable Logic Controller (PLC) dengan layar sentuh Human-Machine Interface (HMI).

Fungsi: Kontrol kecepatan, penghitungan produksi, diagnostik kesalahan, dan pemantauan sistem.

Sistem Meninju

Metode: Unit pelubang hidrolik atau mekanis presisi tinggi. Ini diintegrasikan ke dalam garis pembentuk gulungan.

Fungsi: Membuat gigi paku dan lubang apa pun yang diperlukan pada pelat. Polanya disesuaikan menggunakan pukulan dan mati diatur.

Sistem Pemotongan

Tipe: Sistem pemutus terbang hidraulik atau servo.

Fungsi: Memotong profil yang dibentuk terus menerus menjadi panjang individu yang tepat. Panjang pemotongannya adalah dapat diprogram pada HMI.

Apa kelebihan dan fitur mesin ini?

Mesin ini menawarkan keunggulan signifikan dibandingkan metode manufaktur lama seperti pelubangan manual atau pengereman pers satu stasiun.

Efisiensi Produksi Tinggi： Ini adalah proses yang berkesinambungan. Mesin ini membuka gulungan, membentuk, meninju, dan memotong tanpa henti. Ini menghasilkan output yang besar. Ini jauh melampaui metode manual atau semi-otomatis.

Konsistensi dan Kualitas Unggul: Proses ini menjamin konsistensi di setiap pelat buhul. Ini memastikan presisi bentuk, tinggi gigi, dan dimensi. Kesalahan manusia dihilangkan. Pada akhirnya, ini akan menjadi lebih kuat dan lebih dapat diandalkan struktur.

Pengoperasian Sepenuhnya Otomatis: Setelah disiapkan dan diisi dengan material koil, mesin akan bekerja secara otomatis. Itu membutuhkan intervensi operator minimal. Biasanya, satu operator dapat mengelola beberapa mesin. Ini menghemat biaya tenaga kerja.

Penghematan Bahan: Menggunakan strip baja melingkar sangat efisien. Ini menghasilkan sangat sedikit potongan dibandingkan dengan pemotongan dari lembaran logam. Prosesnya dioptimalkan untuk meminimalkan limbah. Hal ini mengurangi biaya bahan baku.

Biaya Operasional Rendah: Mesin Cold Roll Forming Pelat Gusset Baja Periklanan bertenaga listrik. Sudah beberapa bagian habis pakai selain pelumasan sesekali. Daya tahannya yang tinggi berarti masa pakai yang lama dan rendah biaya pemeliharaan per unit yang diproduksi.

Fleksibilitas dan Kustomisasi: Mesin ini dirancang untuk profil pelat tertentu. Namun, hal itu bisa disesuaikan. Oleh dengan mengubah gulungan pembentuk, berbagai bentuk dapat dibuat. Dengan mengganti set punch dan die, desain baru muncul mungkin. Hal ini memberikan fleksibilitas kepada produsen untuk melayani pasar yang beragam.

Peningkatan Keamanan Tempat Kerja: Prosesnya sepenuhnya tertutup dan otomatis. Pembentukan dan peninjuan berkecepatan tinggi adalah sepenuhnya otomatis. Operator secara fisik terpisah dari tahapan berbahaya ini. Secara desain, pemisahan fisik ini secara drastis menurunkan risiko kecelakaan dan cedera.

Deskripsi Mesin dan Komponen Terperinci

Mesin adalah sistem yang terintegrasi. Ini menggabungkan beberapa kunci komponen.

1. Decoiler dan Unit Pengumpanan

Ini adalah titik awalnya. Ini memegang gulungan strip baja yang berat. Mesin menggunakan mandrel untuk menahan dengan aman kumparan. Mekanisme pembayaran kemudian melepaskan gulungan logam tersebut. Prosesnya lancar dan konsisten. Alat penegang adalah juga digunakan. Hal ini memastikan koil tidak pernah terlepas secara tidak terkendali.

2. Panduan Masuk dan Perangkat Leveling

Strip baja dari kumparan mungkin memiliki sedikit lengkungan atau lengkungan. Bagian ini memandu strip ke dalam mesin. Itu sering kali memiliki satu set roller leveling. Rol ini meratakan strip. Ini memastikan material yang rata sempurna masuk bagian pembentuk. Ini penting untuk kualitas produk akhir.

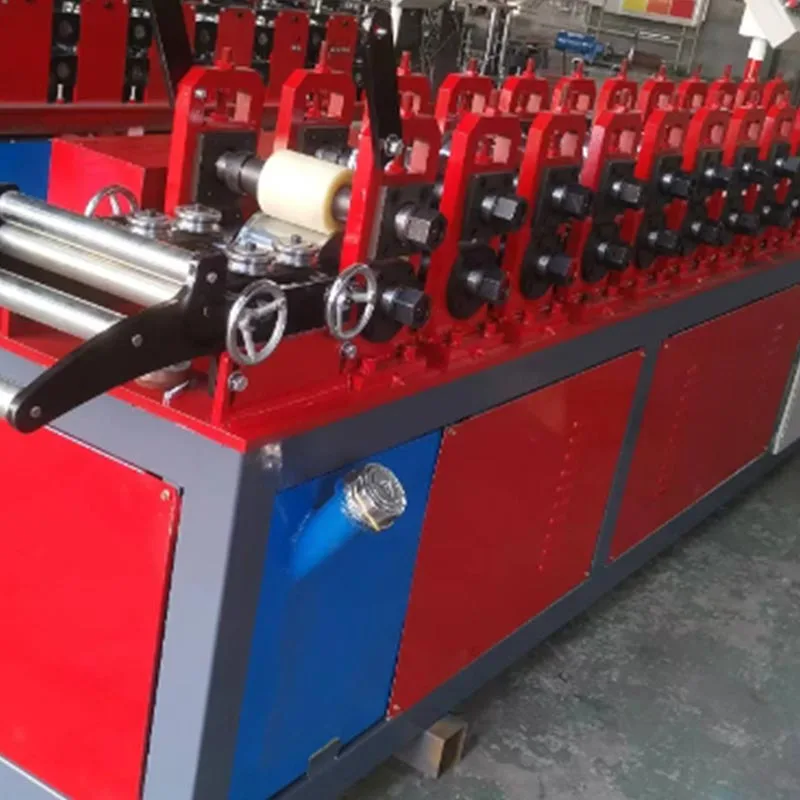

3. Stasiun Roll Forming Utama

Bagian ini adalah jantungnya mesin. Ini adalah serangkaian stand. Setiap dudukan memiliki rol atas dan bawah yang presisi. Itu perubahan profil roller di setiap stasiun. Strip logam secara bertahap dibengkokkan hingga menjadi bentuk akhirnya yang rumit.

4. Unit Punching Terintegrasi

Terletak di dalam atau tepat setelah stasiun pembentuk, unit ini menciptakan ciri khas pelat. Sebuah hidrolik power pack menggerakkan kepala yang meninju. Set pukulan dan cetakan yang dirancang khusus digunakan. Dalam satu pukulan atau lebih, ia meninju keluarkan pola gigi paku yang tajam dan menonjol serta lubang servis yang besar. Sinkronisasi dengan perpindahan stripnya tepat.

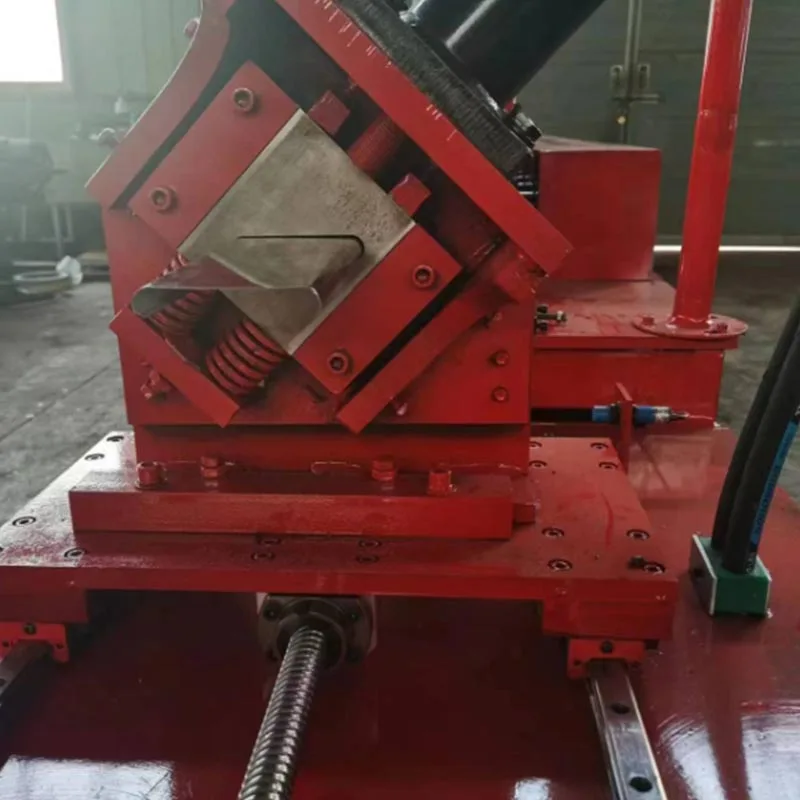

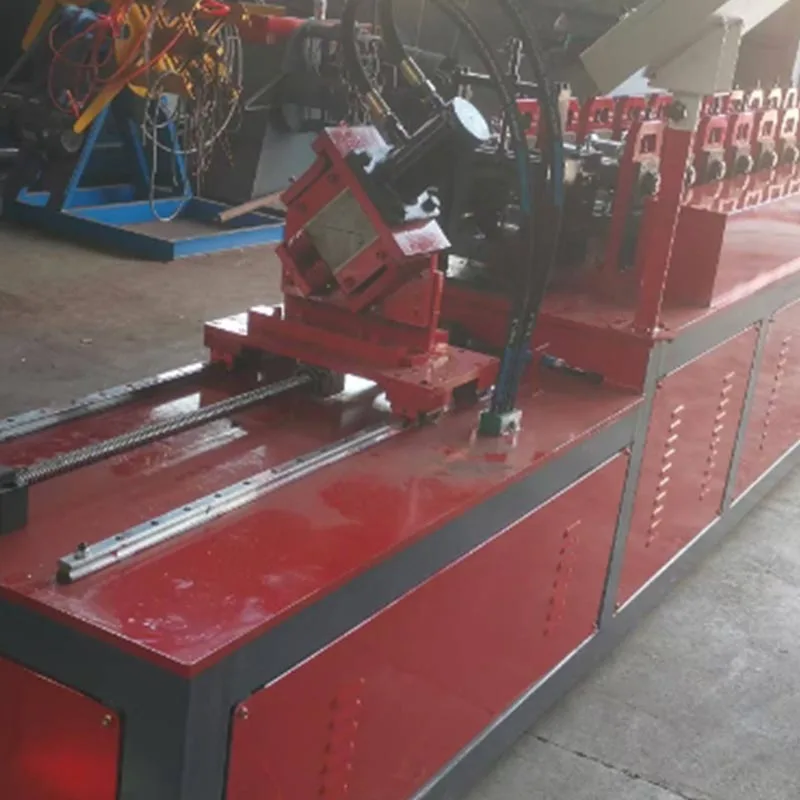

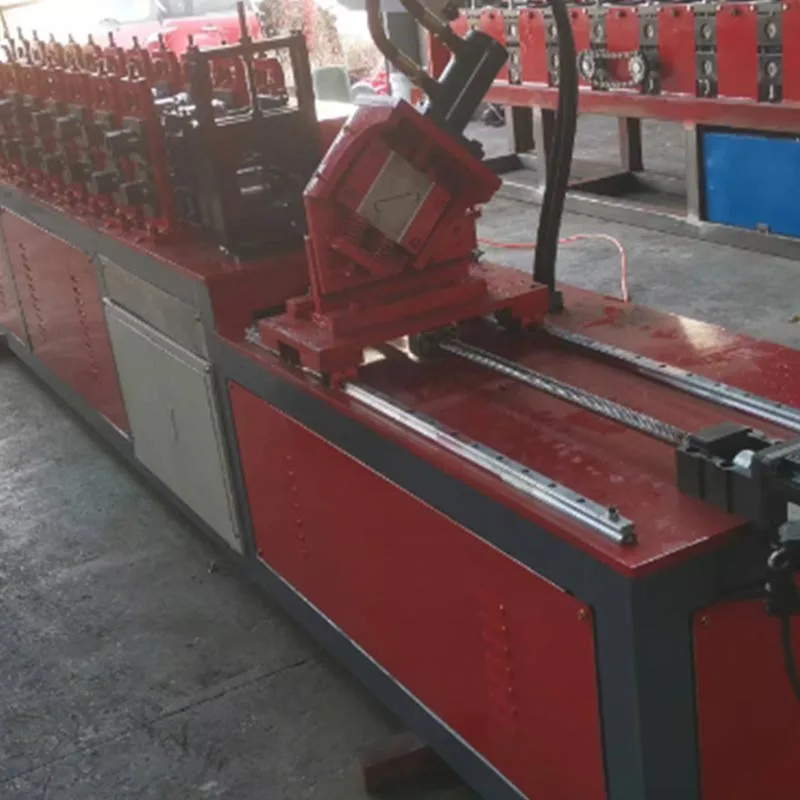

5. Sistem Pemutusan Terbang Servo:

Profil yang dibentuk dan dilubangi sekarang menjadi pita yang berkesinambungan. Sistem cut-off menjepit profil bergerak ini. Itu bergerak serempak dengan profil. Pisau yang digerakkan secara hidrolik atau servo kemudian melakukan pemotongan. Itu bersih dan bebas duri. Panjangnya sudah ditentukan sebelumnya. Setelah itu, klem dilepaskan. Unit pemotongan kemudian kembali ke permulaannya posisi. Tindakan pemotongan “terbang” ini memastikan produksi tidak pernah melambat.

6. Kabinet Kontrol dan Panel HMI

PLC bertindak sebagai otak mesin. Ini mengoordinasikan setiap gerakan. Motor penggerak, unit pelubang, dan pemutus sistem semuanya bekerja dalam sinkronisasi sempurna. Mereka mengikuti perintahnya dengan tepat.

Layar sentuh HMI berfungsi sebagai antarmuka kontrol pusat. Melalui itu, operator memasukkan semua pengaturan produksi, menyalakan atau mematikan mesin, dan memantau sistem jika ada potensi kesalahan.

7. Konveyor Keluaran

Konveyor pendek atau meja susun menerima pelat yang sudah jadi. Hal ini memungkinkan pengumpulan yang rapi. Ini mencegah tumpukan dari pembentukan. Ini juga melindungi produk jadi dari kerusakan pada saat keluar.

Proses Alur Kerja Produksi

Seluruh operasi adalah siklus yang berkesinambungan. Ini disederhanakan untuk efisiensi maksimum.

Langkah 1: Memuat

Seorang operator memuat kumparan baja baru ke decoiler. Ujung depan strip kemudian diulir. Itu diberi makan melalui panduan masuk. Ini memasuki set pertama pembentukan gulungan.

Langkah 2: Pengaturan dan Pemrograman

Operator memasukkan rincian pekerjaan di layar HMI. Termasuk jumlah produksinya. Ini juga termasuk panjang potongan yang dibutuhkan untuk pelat.

Langkah 3: Inisiasi Proses Pembentukan

Motor penggerak utama dihidupkan. Ini menarik strip baja dari kumparan. Strip melewati panduan masuk. Itu benar diratakan dan disiapkan untuk dibentuk.

Langkah 4: Formasi Bentuk Progresif

Strip memasuki dudukan pembentuk pertama. Gulungannya membuat tikungan awal yang lembut. Kemudian berpindah ke stand kedua. Gulungan tersebut semakin memperhalus bentuknya. Proses ini berulang di setiap stasiun. Logam datar secara bertahap berubah. Dibutuhkan profil pelat gusset akhir. Bahannya tidak melar atau tipis.

Langkah 5: Meninju Secara Bersamaan

Profil yang terbentuk sebagian mencapai unit pelubang. Mesin menyinkronkan pukulan yang kuat. Ratusan gigi kuku dilubangi dalam satu tindakan. Hal ini terjadi ketika material sedang bergerak.

Langkah 6: Pemotongan Presisi

Profil yang terbentuk sempurna dan berlubang bergerak ke area pemotongan. Sistem pemutus terbang menjepitnya. Itu sama persis dengan kecepatan profil. Kemudian dibuat potongan persegi yang presisi. Pelat buhul yang sudah jadi dijatuhkan ke atas konveyor keluaran.

Langkah 7: Pengulangan dan Pengumpulan

Mesin terus berjalan. Itu membuat satu demi satu piring identik. Pelat yang sudah jadi dipindahkan ke ujung garis. Piring-piring tersebut siap untuk dikumpulkan. Piring-piring tersebut kemudian siap untuk dikemas. Mereka dikirim langsung ke rangka produsen.

Mesin Cold Roll Forming Pelat Gusset Baja Periklanan adalah karya besar teknik industri. Itu mengubah gulungan baja sederhana. Ini menjadi komponen konstruksi yang penting. Hal ini dicapai dengan tak tertandingi kecepatan. Ini memberikan akurasi yang unggul. Ini beroperasi dengan efisiensi luar biasa.

Bagi produsen rangka atau rangka kayu mana pun, mesin ini lebih dari sekadar aset. Ini adalah hal yang mendasar persyaratan untuk tetap kompetitif. Ini menjamin produksi konektor struktural yang aman dan andal. Itu juga memastikan mereka hemat biaya. Penghubung ini sangat penting—mereka benar-benar membantu membangun dunia kita.
