Mesin Roll Forming Servo Tanpa Henti

Mesin ini mewakili lompatan besar dalam teknologi roll forming. Mesin tradisional harus berhenti untuk memotong setiap panel. Ini Mesin Roll Forming Servo Non-Stop tidak. Ini mengintegrasikan sistem berbasis servo untuk melakukan pemotongan dan tindakan lainnya tanpa menghentikan jalur produksi. Hasilnya adalah peningkatan dramatis dalam efisiensi, penghematan bahan, dan produk kualitas.

Mesin ini merupakan landasan manufaktur bahan konstruksi otomatis yang modern.

Skenario Aplikasi

Mesin Roll Forming Servo Non-Stop ini serbaguna. Digunakan di berbagai industri yang membutuhkan waktu lama, panel logam dengan panjang khusus.

Dinilai lebih dari sekedar kekuatan dan ketahanan terhadap cuaca, panel ini juga memberikan tampilan modern mereka solusi lengkap untuk konstruksi bangunan.

Gudang dan Pabrik Industri: Gudang dan pabrik industri mendapat manfaat dari keberadaannya yang besar dan tidak terputus permukaan atap dan dinding. Mesin tersebut menghasilkan panel panjang. Hal ini mengurangi sambungan di lokasi dan potensi titik kebocoran.

Fasilitas Penyimpanan Dingin: Panel dapat diproduksi dengan inti berinsulasi. Panjang yang berkelanjutan sangat penting untuk menjaga efisiensi termal.

Bangunan Pertanian: Seperti lumbung dan gudang penyimpanan. Daya tahan dan efektivitas biaya dari panel-panel ini membuat mereka ideal.

Pelapis Interior dan Eksterior Dekoratif: Profil panel dapat disesuaikan. Hal ini memungkinkan arsitektur yang unik desain.

Parameter Standar

Bahan Produksi: Baja galvanis, aluminium, atau kumparan baja berlapis warna.

Ketebalan Bahan: Mesin memproses material dari 0,3 mm hingga 0,8 mm.

Berat Kumparan: Hingga 5.000 kg (atau lebih), tergantung pada kapasitas decoiler.

Lebar Panel: 800 mm hingga 1000 mm (lebar akhir yang terbentuk).

Kecepatan Produksi: 15 - 45 meter per menit.

Panjang Pemotongan: Dapat diprogram dari 1 meter hingga lebih dari 12 meter; mode berkelanjutan juga tersedia.

Total konsumsi daya berkisar antara 20 hingga 40 kW. Nilai pastinya bergantung pada ukuran dan konfigurasi mesin.

Sistem Kontrol: Menggunakan PLC yang dilengkapi HMI layar sentuh untuk pengoperasiannya.

Sistem Penggerak: Pemotong dan pengumpan ditenagai oleh motor AC Servo berkinerja tinggi.

Keuntungan Utama

Mesin Roll Forming Servo Non-Stop adalah peningkatan yang mengubah permainan. Ini mengungguli pembentukan gulungan konvensional dalam segala hal. Ini adalah cara yang lebih cerdas untuk berproduksi.

A. Efisiensi Tinggi dan Tanpa Pemotongan Waktu Henti

Inilah keunggulan intinya. Mesin tidak berhenti untuk memotong panel. Sistem pemotongan yang digerakkan servo melakukan sinkronisasi kecepatannya dengan panel bergerak. Itu menghasilkan potongan yang bersih. Kemudian ia kembali dengan cepat ke posisi awal untuk gerakan berikutnya siklus. Proses tanpa henti ini menghilangkan akumulasi waktu henti. Ini secara signifikan meningkatkan hasil produksi secara keseluruhan.

B. Penghematan Material yang Luar Biasa

Mesin tradisional sering kali memiliki bagian "lead-in" dan "lead-out" untuk setiap panel. Ini adalah bahan yang terbuang. Itu sistem non-stop memungkinkan pola pemotongan yang optimal. Panel dapat dipotong dengan jarak minimal di antara keduanya. Itu memotong bahan bekas menjadi hampir tidak ada. Hasilnya adalah penghematan biaya yang drastis, terutama untuk produksi bervolume tinggi.

C. Kualitas Produk Unggul

Proses pembentukan yang konstan dan tidak terputus akan menghasilkan produk yang lebih konsisten. Tidak ada variasi kecepatan atau mikro-berhenti. Hal ini menghasilkan panel dengan profil seragam dan geometri presisi. Mekanisme pemotongan servo menghasilkan potongan yang bersih dan bebas duri. Tepi panel halus dan bebas deformasi.

D. Fleksibilitas dan Pergantian Cepat

Semua pengaturan panel disimpan sebagai resep digital di PLC. Operator mengganti produk dengan satu ketukan yang mudah digunakan layar sentuh. Mesin kemudian menangani sisanya, mengonfigurasi setiap pengaturan secara otomatis. Ini sangat mengurangi waktu penyiapan. Itu sangat ideal untuk produksi batch kecil.

E. Mengurangi Biaya Operasional

Efisiensi yang lebih tinggi berarti lebih banyak panel yang diproduksi per shift. Konsumsi energi yang lebih rendah per panel tercapai. Kurang limbah material mengurangi biaya bahan baku. Otomatisasi juga mengurangi tenaga kerja yang dibutuhkan. Seringkali, satu operator bisa mengelola seluruh lini.

F. Peningkatan Keamanan

Keselamatan merupakan hal mendasar dalam desain. Perlindungan penuh dan otomatisasi membatasi paparan terhadap komponen bergerak. Sistemnya juga mencakup beberapa perlindungan, seperti tombol berhenti darurat dan sensor keselamatan, untuk perlindungan lengkap.

Deskripsi Mesin dan Komponen Terperinci

Mesin Roll Forming Servo Non-Stop yang lengkap adalah sistem terpadu dari komponen-komponen utama yang bekerja bersama secara mulus.

1. Dekoiler (Uncoiler)

Ini adalah titik awalnya. Ini memegang gulungan logam besar. Ini fitur mandrel bermotor untuk memperluas dan mencengkeram kumparan. Sistem pengereman memberikan ketegangan punggung. Ketegangan ini sangat penting untuk pelepasan gulungan yang mulus dan stabil. Beberapa decoiler bersifat otomatis. Mereka dapat mengelas ujung satu kumparan ke ujung kumparan berikutnya. Hal ini memungkinkan untuk benar-benar tanpa henti produksi.

2. Unit Pemberian Makan dan Leveling

Strip logam dari kumparan seringkali sedikit melengkung. Unit ini meratakannya. Ini terdiri dari satu set leveling gulungan. Mereka melepas set kumparan atau panah otomatis. Ini menjamin strip yang benar-benar rata untuk bekas gulungan. Ini kerataan sangat penting untuk menghasilkan profil yang berkualitas tinggi dan presisi.

3. Unit Pra-Punching Berbasis Servo (Opsional)

Ini adalah modul tambahan yang dipasang ketika panel memerlukan lubang atau takik yang sudah dilubangi. Misalnya, lubang untuk sekrup atau ventilasi. Sistem servo menyinkronkan pukulan dengan strip bergerak. Ia melakukan pukulan operasi dengan cepat. Ini sangat akurat.

4. Mesin Roll Forming Utama

Ini adalah jantung dari jalur produksi. Ini berisi serangkaian stand. Setiap dudukan mempunyai sepasang gulungan (gulungan atas dan gulungan bawah). Gulungan dibuat dengan mesin presisi dari baja bermutu tinggi. Strip melewati masing-masing berdiri berturut-turut. Di setiap stasiun, gulungan secara bertahap membengkokkan logam. Mereka secara bertahap membentuk final "Hebat profil dinding". Jumlah tegakan tergantung pada kompleksitas profil. Mesin tipikal mungkin memiliki 18 hingga 25 cetakan stasiun.

5. Sistem Pemotongan Tanpa Henti Servo

Ini adalah komponen penentu dari Mesin Roll Forming Servo Non-Stop.

Motor Servo : Memberikan tenaga untuk pergerakan pemotong. Itu dikendalikan dengan presisi ekstrim oleh PLC.

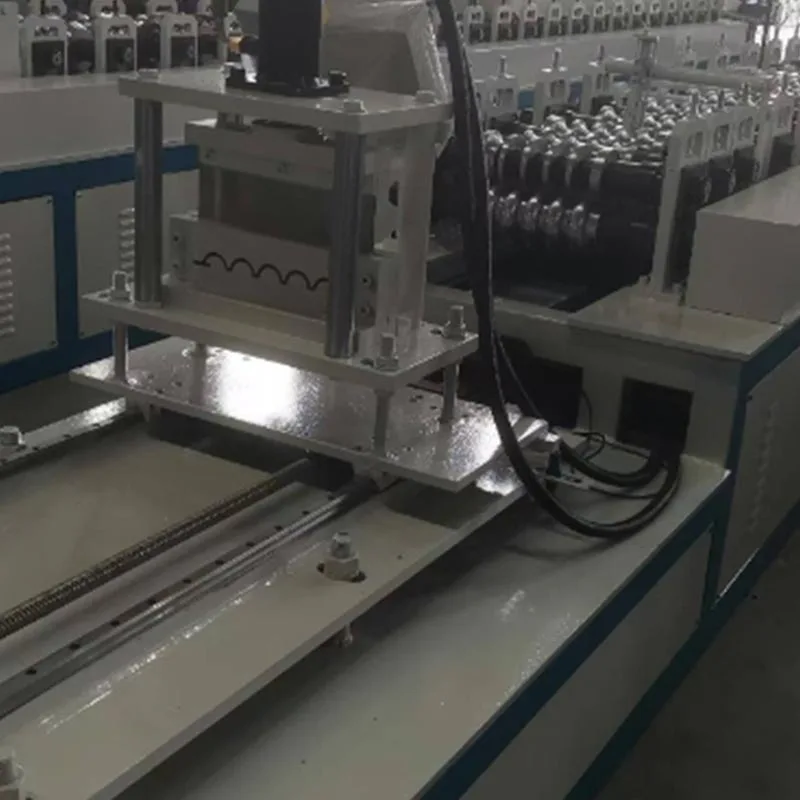

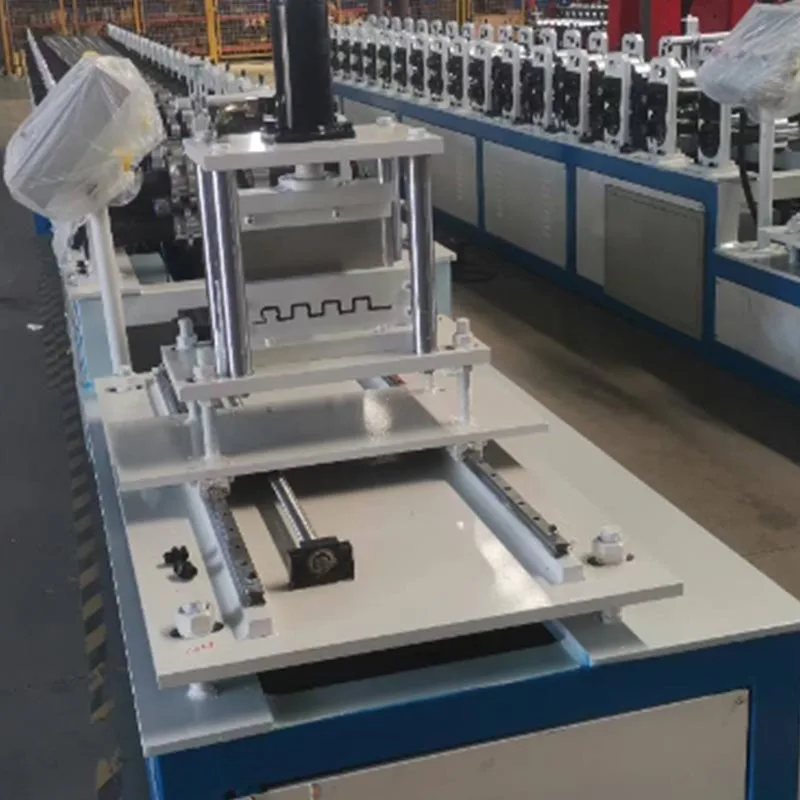

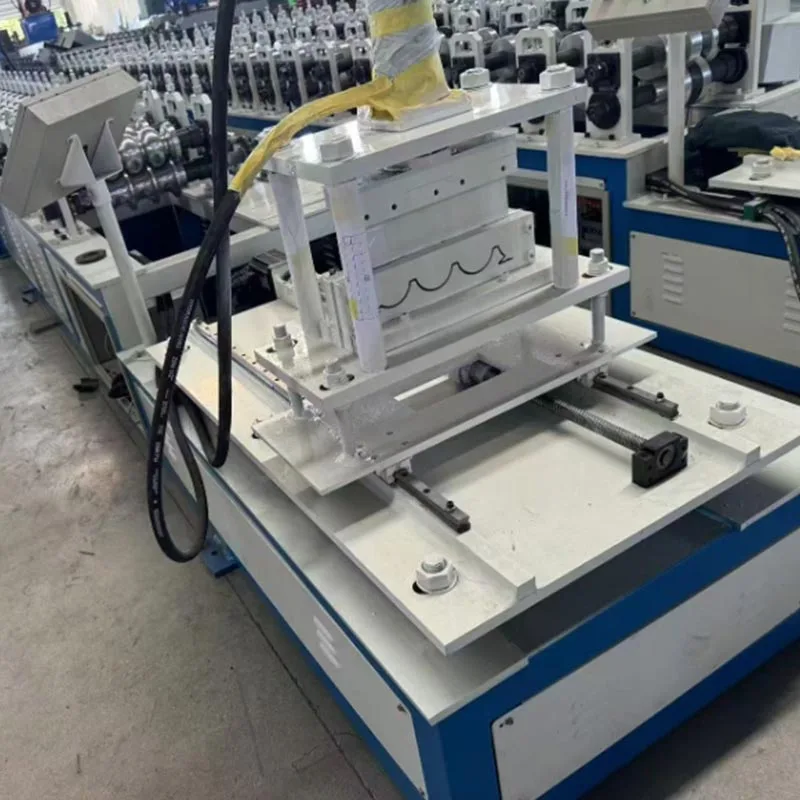

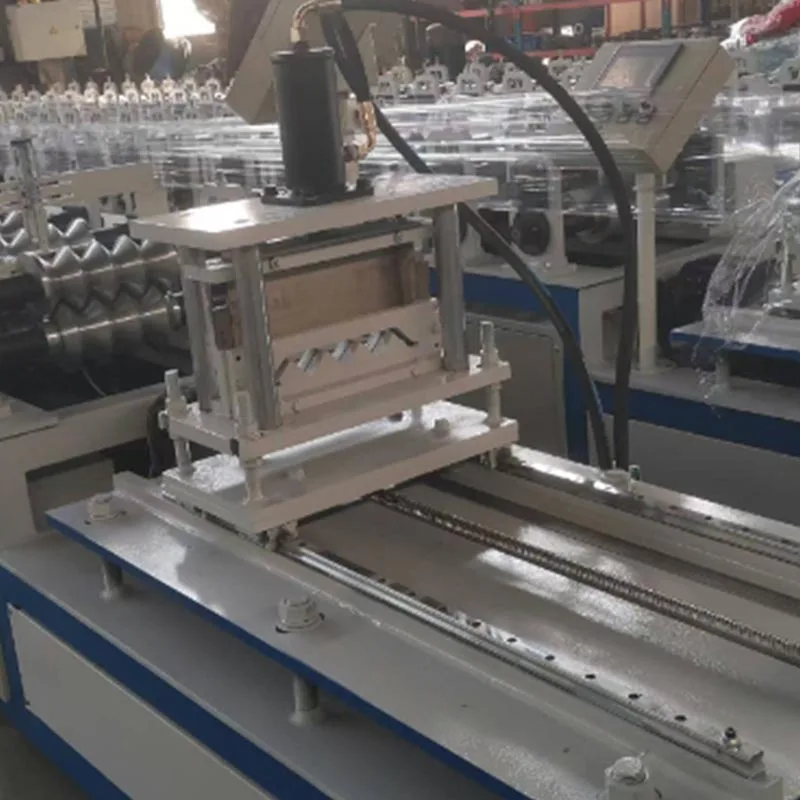

Rakitan Pemotong Terbang: Ini adalah mekanisme pemotongan fisik. Ini bisa berupa gunting putar atau pemotong guillotine. Itu dipasang pada panduan linier yang kuat.

Proses: PLC memonitor kecepatan panel secara real-time. Setelah mencapai panjang target, ia mengirimkan sinyal ke motor servo. Pada sinyal ini, rakitan pemotong segera aktif dan berakselerasi untuk menghasilkan pemotongan yang presisi. Itu cocok kecepatannya persis dengan panel yang bergerak. Saat disinkronkan, pemotong melakukan pemotongan. Setelah setiap pemotongan, pemotong memendek dan mengatur ulang ke posisi awal dalam sekejap. Seluruh siklus selesai dalam sekejap mata.

6. Konveyor Keluaran dan Sistem Penumpukan

Setelah dipotong, panel yang sudah jadi dipindahkan sepanjang konveyor keluaran. Sistem penumpukan otomatis kemudian mengumpulkan panel di bagian akhir. Alat ini menghitungnya dan membentuk bundel yang rapi dan terorganisir, sehingga siap untuk diikat dan dikirim.

7. Sistem Pengendalian (PLC dan HMI)

PLC adalah otak dari mesin. Ini mengoordinasikan semua komponen. Antarmuka Manusia-Mesin (HMI) adalah sentuhannya layar. Ini memungkinkan operator untuk memasukkan perintah. Operator dapat mengatur panjang panel yang diinginkan, kecepatan produksi, dan kuantitas. Layar menampilkan data waktu nyata. Ini menunjukkan jumlah produksi, kecepatan mesin, dan alarm kesalahan apa pun.

Alur Kerja Produksi

Keseluruhan proses, mulai dari koil hingga panel jadi, merupakan aliran otomatis yang berkesinambungan.

Langkah 1: Memuat Coil

Seorang operator memuat kumparan baja ke decoiler menggunakan derek. Kemudian, mandrel mengembang untuk mengunci kumparan dengan aman di tempat. Selanjutnya, ujung depan strip dimasukkan secara manual ke dalam unit perata.

Langkah 2: Threading dan Pengaturan

Masukkan strip melalui gulungan perata terlebih dahulu. Kemudian, arahkan melalui unit pra-pelubangan (jika dilengkapi). Terakhir masukkan ke dalam stand pertama bekas gulungan. Operator memilih resep produk di HMI.

Langkah 3: Siklus Pembentukan dan Pemotongan

Motor penggerak utama gulungan bekas dihidupkan. Strip mulai bergerak. Itu melewati setiap stand pembentuk. Itu profil secara bertahap mulai terbentuk. Panel yang sudah terbentuk sempurna muncul dari dudukan terakhir. PLC melacak panel panjang. Pada saat yang tepat, ia mengaktifkan pemotong terbang servo. Pemotong menyinkronkan, memotong, dan mengatur ulang. Ini siklus berulang untuk setiap panel.

Langkah 4: Keluaran dan Penumpukan

Panel yang dipotong bergerak ke bawah konveyor. Mereka mencapai penumpuk otomatis. Penumpuk menghitung panel yang sudah jadi dan membentuknya menjadi tumpukan yang rapi. Ini mungkin menggunakan pendorong atau meja pengangkat untuk membuat tumpukan yang stabil.

Langkah 5: Pemantauan dan Pengendalian Mutu

Operator memantau proses melalui HMI. Mereka melakukan pemeriksaan berkala pada beberapa panel pertama. Mereka mengukur panjangnya dan periksa bentuk profil. Otomatisasi memastikan bahwa setiap panel berikutnya identik.

Langkah 6: Penggantian Coil (Semi-Otomatis)

Untuk memastikan transisi yang mulus, mesin melambat ketika kumparan hampir selesai. Alarm mungkin berbunyi. Itu operator menyiapkan kumparan berikutnya. Pada jalur semi otomatis, mesin berhenti sebentar. Operator mengelas yang baru koil ke yang lama. Kemudian produksi dilanjutkan. Dalam jalur otomatis penuh dengan mobil koil dan tukang las, proses ini terjadi tanpa henti.

Mesin Roll Forming Non-Stop Servo ini menghilangkan kebutuhan untuk berhenti untuk memotong—hal yang tidak perlu dalam tradisi tradisional pembentukan gulungan. Teknologi servo terintegrasinya memungkinkan pengoperasian berkelanjutan. Hasilnya adalah proses berkecepatan tinggi itu mengurangi limbah secara drastis.

Ini menawarkan manfaat nyata. Hal ini mencakup output yang lebih tinggi, biaya operasional yang lebih rendah, dan konsistensi produk yang unggul. Untuk produsen panel logam bentang panjang mana pun, mesin ini bukan sekadar peningkatan. Ini adalah sebuah hal yang transformatif investasi. Hal ini memastikan daya saing di pasar yang penuh tuntutan. Ini menetapkan standar baru untuk kualitas dan produktivitas industri bahan konstruksi.
