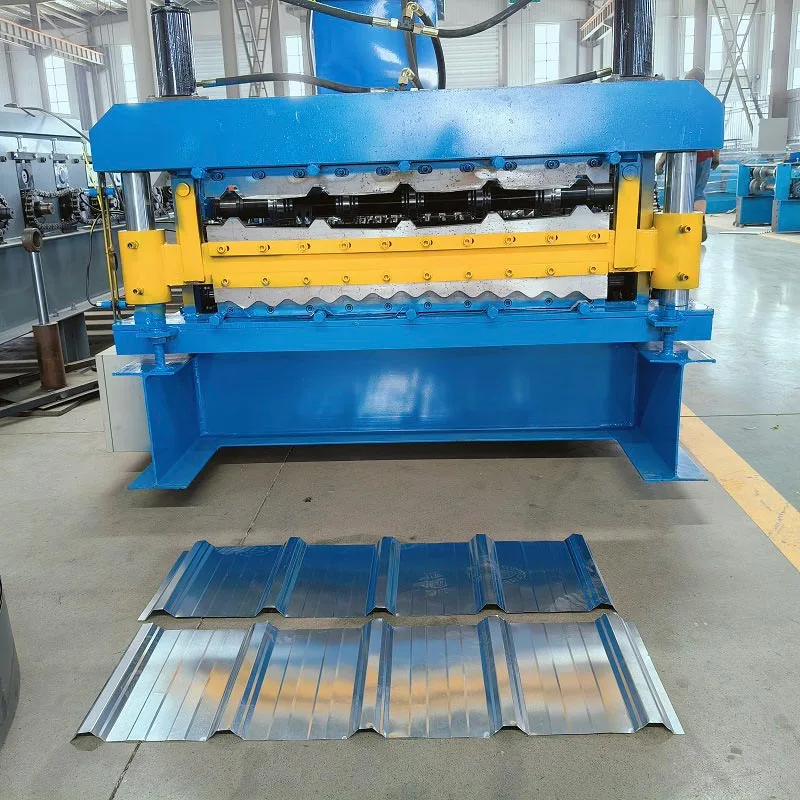

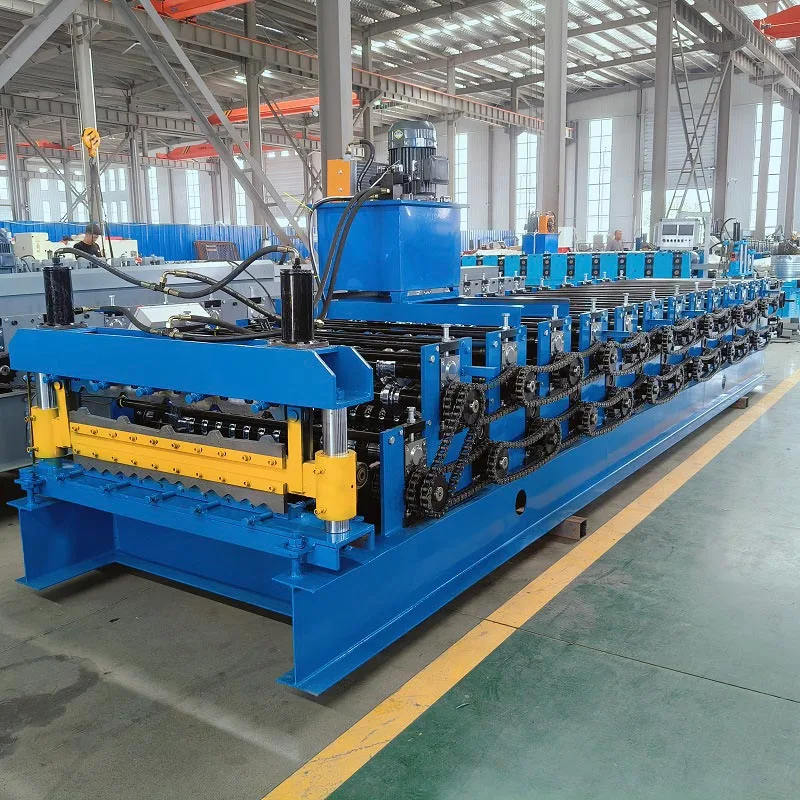

Mesin Roll Forming Panel Atap berkecepatan tinggi

Istilah "kecepatan tinggi" adalah ciri utamanya. Mesin Roll Forming Panel Atap Berkecepatan Tinggi ini dibuat secara maksimal efisiensi produksi. Kecepatan garis mereka jauh lebih tinggi daripada pembentuk gulungan standar. Kecepatan seringkali melebihi 100 meter per menit. Hal ini menjadikannya penting untuk konstruksi skala besar. Produsen bangunan logam dan produsen panel juga bergantung pada mereka. Mereka membutuhkan keluaran yang konsisten, kualitas unggul, dan waktu penyelesaian yang cepat. Ini membantu bertemu dengan erat jadwal dan permintaan yang tinggi.

Bagaimana cara kerja mesin ini?

Mesin Roll Forming Panel Atap Berkecepatan Tinggi ini adalah sistem yang kompleks. Ini mengintegrasikan mekanik, listrik, dan bagian hidrolik/pneumatik. Pengoperasiannya dapat dipecah menjadi tahapan-tahapan penting.

A. Melepaskan dan Memberi Makan

Prosesnya dimulai dengan decoiler. Ini memegang kumparan logam yang besar dan berat. Mekanisme pemberian makan otomatis menjadi lurus lembaran itu. Kemudian memasukkannya dengan lancar ke bagian pembentuk gulungan. Sistem tingkat lanjut memiliki decoiler ganda. Ini memungkinkan produksi tanpa henti. Kumparan baru dapat dimuat dan dilas ke kumparan lama tanpa menghentikan mesin.

B. Pra-Punching dan Notching (Opsional tetapi Umum)

Banyak mesin berkecepatan tinggi dilengkapi stasiun pelubang yang dikontrol servo. Hal ini terjadi sebelum proses pembentukan. Itu unit dapat membuat lubang, membuat kisi-kisi, atau membuat takik. Teknologi berbasis servo memastikan akurasi ekstrem. Itu menyinkronkan lokasi pukulan dengan panjang panel. Ini penting untuk lubang sekrup atau bukaan ventilasi.

C. Proses Roll Forming – Inti

Ini adalah jantung dari mesin. Ini memiliki serangkaian stand. Setiap dudukan berisi satu set rol baja yang diperkeras. Setiap stand melakukan bagian kecil dan bertahap dalam pembentukan.

Stasiun: Mesin tipikal untuk profil kompleks mungkin memiliki 15 hingga 25 stasiun. Beberapa stasiun pertama menjadi lembut, tikungan awal. Stasiun-stasiun selanjutnya semakin memperdalam dan menyempurnakan bentuknya.

Rol: Rol dirancang khusus untuk profil panel tertentu. Mereka adalah mesin CNC. Mereka terbuat dari baja yang dikeraskan, seperti D2 atau Cr12MoV. Ini memastikan kekerasan dan ketahanan aus yang tinggi. Ini menjamin umur panjang dan kualitas yang konsisten.

Poros dan Rumah: Poros dan rumah kokoh dan kaku. Mereka harus menahan kekuatan tinggi yang dihasilkan pada tingkat tinggi kecepatan. Hal ini mencegah defleksi dan memastikan keakuratan dimensi produk.

D. Sistem Pemotongan dan Pengendalian

Setelah panel terbentuk sempurna, panel dipindahkan ke stasiun pemotongan.

Flying Cut-off: Ini adalah fitur penting untuk pengoperasian kecepatan tinggi. Unit pemotong bergerak serempak dengan panel maju. Ini menghasilkan potongan yang bersih dan bebas duri pada panjang yang telah ditentukan sebelumnya. Aliran material tidak berhenti. Setelah dipotong, unit dengan cepat kembali ke posisi awalnya.

PLC dan HMI: Pengontrol Logika yang Dapat Diprogram (PLC) mengatur seluruh proses. Operator memasukkan parameter pada a Layar sentuh yang ramah pengguna (HMI). PLC menyinkronkan decoiler, pra-punching, penggerak roll forming, dan terbang pemutusan hubungan kerja. Ini juga menyediakan informasi diagnostik dan data produksi.

E. Penanganan Keluaran

Sistem penumpukan otomatis mengumpulkan panel yang sudah jadi, mengaturnya ke dalam tumpukan rapi untuk dikemas dan pengiriman. Semua ini meminimalkan penanganan manual dan mengurangi risiko kerusakan permukaan.

Skenario Aplikasi

Konstruksi Skala Besar: Mesin Roll Forming Panel Atap Berkecepatan Tinggi ini memproduksi panel atap dan dinding. Ini panel digunakan di gudang, pabrik, dan pusat perbelanjaan.

Bangunan Logam Prefabrikasi: Perusahaan menggunakannya untuk memproduksi profil panel miliknya secara efisien.

Panel Penyimpanan Dingin: Mereka membentuk kulit logam yang terikat pada inti busa isolasi.

Sistem Standing Seam Roof (SSR): Mereka memproduksi panel berintegritas tinggi untuk desain arsitektur, yang terkenal dengan kualitasnya umur panjang dan kinerja tahan cuaca.

Struktur Pemasangan Panel Surya: Mereka memproduksi rel dan braket yang panjang dan berbentuk khusus untuk tenaga surya skala besar peternakan.

Parameter Utama

Keuntungan Utama

Efisiensi Produksi Luar Biasa

Mesin Roll Forming Panel Atap Berkecepatan Tinggi ini bekerja dengan kecepatan sangat tinggi. Mereka memproduksi lebih banyak panel per jam. Ini menurunkan biaya tenaga kerja untuk setiap unit. Hal ini juga memungkinkan produsen menyelesaikan pesanan dalam jumlah besar dengan cepat.

Konsistensi dan Kualitas Unggul

Prosesnya sepenuhnya otomatis dan tepat. Ini menghilangkan kesalahan manusia. Setiap panel memiliki dimensi dan bentuk yang sama. Hal ini memastikan kesesuaian sempurna selama pemasangan dan hasil akhir berkualitas tinggi.

Efisiensi Bahan dan Limbah Rendah

Proses pembentukan gulungan sangat efisien. Ini menghasilkan sedikit sekali sisa. Limbah hanya berasal dari ujung kumparan dan lubang berlubang. Kontrol panjang yang tepat juga mencegah produksi berlebih.

Fleksibilitas Operasional

Sistem gulungan perubahan cepat memungkinkan penyesuaian profil yang cepat. Hal ini memungkinkan satu lini produksi membuat panel berbeda jenis. PLC dapat menyimpan resep yang tak terhitung jumlahnya untuk berbagai produk.

Mengurangi Ketergantungan Tenaga Kerja

Sistem ini sangat otomatis dari awal hingga akhir. Seringkali, hanya satu operator yang dapat menjalankan seluruh lini. Ini mengoptimalkan alokasi tenaga kerja.

Keamanan yang Ditingkatkan

Mesin memiliki penjaga keselamatan dan pemberhentian darurat. Proses otomatis berkurang kontak operator dengan bagian yang bergerak. Hal ini menciptakan lingkungan kerja yang jauh lebih aman.

Detail Desain dan Manufaktur Penting

Keunggulan Mesin Roll Forming Panel Atap Berkecepatan Tinggi terletak pada detail konstruksinya.

Desain Gearbox

Mesin berkecepatan tinggi sering kali menggunakan satu motor pusat. Ini terhubung ke gearbox tugas berat. Gearbox ini menggerakkan semuanya membentuk stasiun. Desain ini memastikan sinkronisasi sempurna. Ini mencegah selip dan "celoteh" pada kecepatan tinggi. Ini penting untuk keakuratan profil dan penyelesaian permukaan.

Diameter dan Kekakuan Poros

Poros pembentuk jauh lebih besar dibandingkan mesin standar. Diameternya seringkali 80mm atau lebih. Ini bagus kekakuan mencegah pembengkokan di bawah beban tinggi. Ini memastikan profil panel konsisten di seluruh lebarnya.

Rol Presisi

Rol pembentuknya sangat keras. Mereka juga digiling dan dipoles hingga menjadi cermin. Permukaan berkualitas tinggi ini mencegah goresan pada panel. Ini memastikan penampilan yang sempurna dan siap dipasarkan.

Rangka Dasar yang Kuat

Seluruh alat berat berada di atas dasar yang berat dan diperkuat. Rangka ini terbuat dari pelat baja tebal. Massanya meredam getaran. Ini penting untuk pengoperasian yang stabil dan lancar pada kecepatan tinggi.

Sistem Kontrol Tingkat Lanjut

Sistem kendali melakukan lebih dari sekedar operasi dasar. Itu dapat mendiagnosis kesalahan secara otomatis. Ini melaporkan data produksi dan melacak waktu henti. Ia juga menawarkan konektivitas jaringan untuk integrasi di seluruh pabrik.

Sistem Pelumasan

Banyak mesin berkecepatan tinggi memiliki pelumasan otomatis. Sistem ini secara terus-menerus meminyaki stasiun-stasiun pembentuk. Ini mengurangi waktu henti pemeliharaan dan memperpanjang umur komponen.
