Mesin Roll Forming Stud Baja Pengukur Ringan 38-50mm

Mesin Pembingkaian Baja Ringan Khusus Ini Melalui Mesin Roll Forming Stud Baja Pengukur Ringan 38-50mm berfokus pada "Tulang Utama". Dalam konstruksi, ini juga dikenal sebagai "C-Stud" atau "Channel Stud". Ini adalah bagian vertikal atau horizontal utama dalam pengukur cahaya rangka baja. Penunjukan "38-50" mengacu pada kedalaman jaring tiang. Artinya menghasilkan tiang dengan tinggi jaring dari 38 milimeter hingga 50 milimeter. Jaring adalah bagian tengah datar dari tiang berbentuk C.

Di jantung konstruksi Struktur Baja Ringan (LSS) modern, Mesin Rangka Baja Ringan Melalui 38-50 Utama Bone Equipment mengotomatiskan fabrikasi untuk komponen yang identik dan sempurna—memastikan kualitas dan mempercepat proyek pengiriman.

Mesin Rangka Baja Ringan Melalui 38-50 Peralatan Tulang Utama ini adalah sistem roll forming. Mesinnya adalah dikonfigurasikan sebagai jalur tandem yang panjang dari beberapa stasiun kerja. Pengaturan ini memungkinkan kelancaran, berkesinambungan, dan tinggi alur kerja otomatis dari awal hingga akhir.

Komponen Inti

Uncoiler / Decoiler: Seluruh proses produksi bergantung pada stasiun uncoiling untuk permulaan yang sempurna. Dirancang untuk keandalan maksimum, alat ini mengamankan koil yang berat, mengumpankan material dengan lancar, dan menerapkan kontrol tegangan yang presisi untuk mencegah cacat. Hal ini menjamin aliran material yang konsisten dan tidak terputus, sehingga menghasilkan garis yang optimal kinerja.

Panduan In-Feed: Bagian ini memandu strip baja datar. Ini menyelaraskannya dengan sempurna untuk masuk ke dalam formasi pertama stasiun. Presisi di sini adalah kunci untuk produk akhir yang lurus dan akurat.

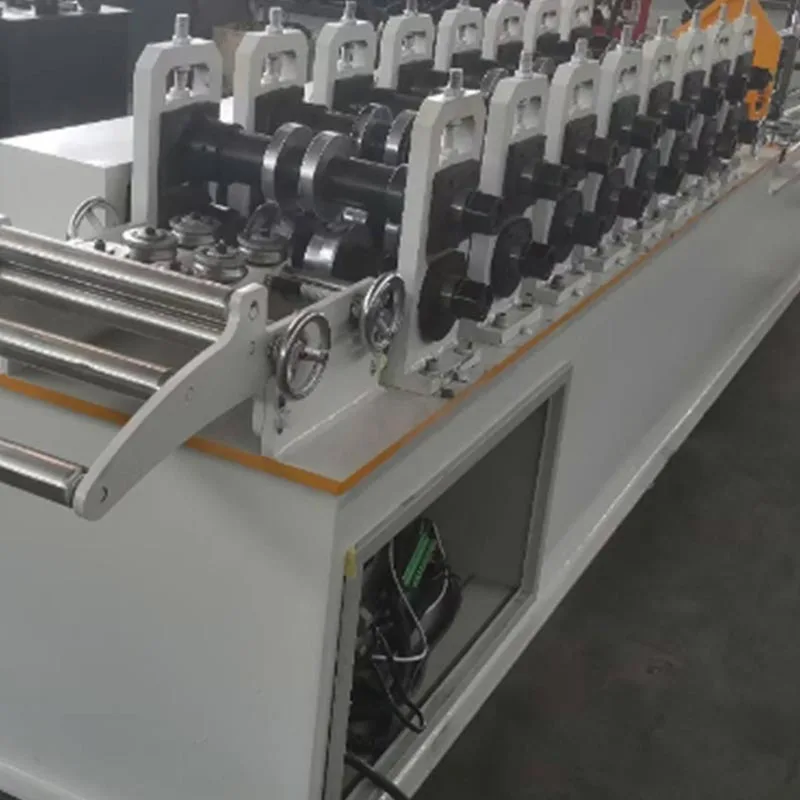

Stasiun Roll Forming: Proses pembentukannya bertahap. Banyaknya jumlah stasiun (18-22) membuat setiap tikungan menjadi kecil dan dikendalikan. Hasilnya adalah profil C yang halus, presisi, dan berkualitas tinggi.

Jumlah total stasiun (biasanya 18-22) menentukan kelancaran dan ketepatan profil akhir.

Unit Punching & Notching: Ini adalah subsistem penting. Biasanya terletak setelah pembentukan awal tahapan. Pukulan hidrolik atau bertenaga servo membuat lubang di jaring tiang. Lubang-lubang ini untuk listrik perkabelan, pipa ledeng, dan layanan mekanik. Mereka juga dapat membuat takik untuk menghubungkan trek atau tiang lainnya. Unit ini dapat diprogram sepenuhnya.

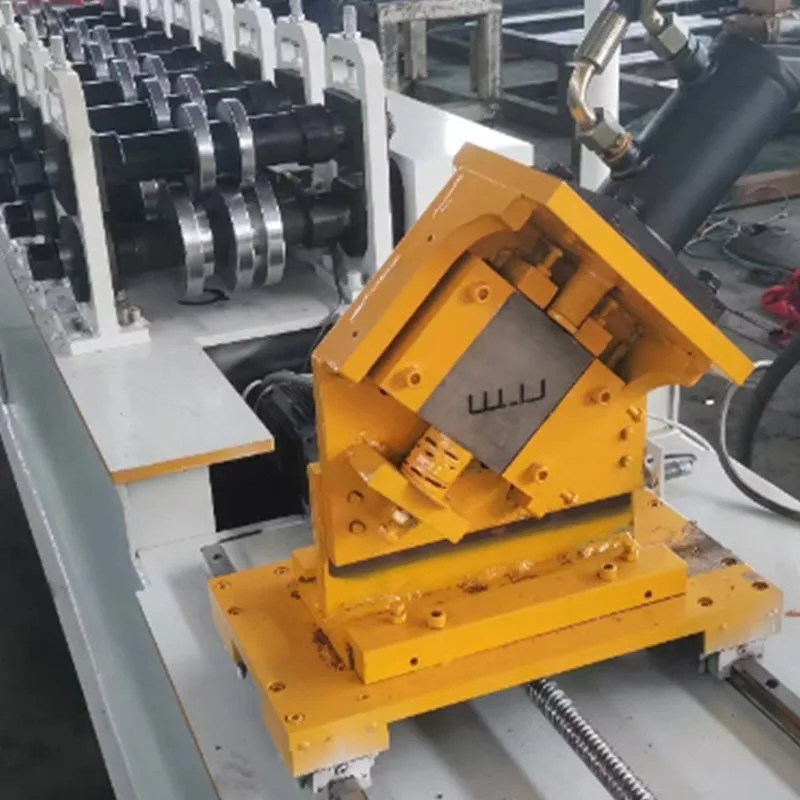

Sistem Pemotongan: Setelah stud terbentuk sempurna, dipotong sesuai panjang yang dibutuhkan. Dua tipe utama yang digunakan:

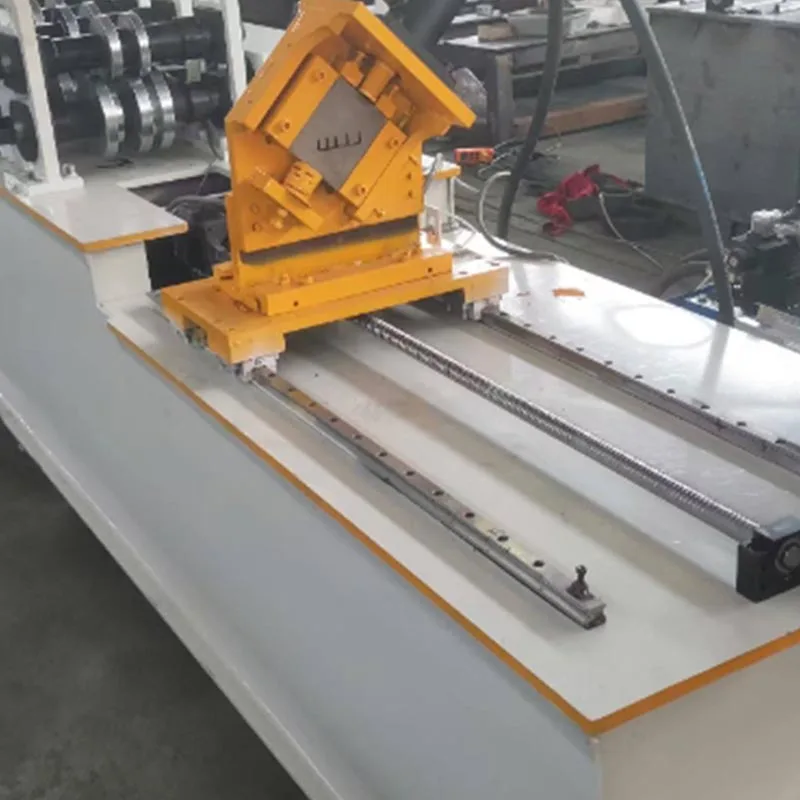

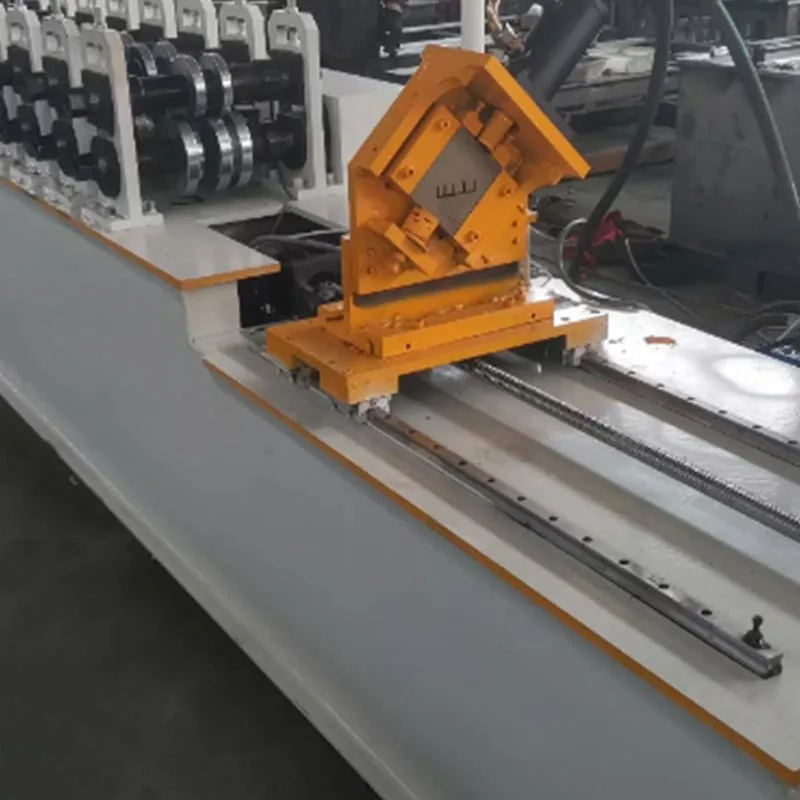

Flying Cut-Off: Sebagai metode yang paling efisien, metode ini secara tepat melakukan sinkronisasi dengan strip bergerak untuk menghasilkan pemotongan yang rapi pada kecepatan produksi penuh, menghilangkan waktu henti dan memungkinkan pengoperasian berkecepatan tinggi secara berkelanjutan.

Cut-Off Stasioner: Pilihan hemat biaya dengan menggunakan metode stop-and-cut. Lebih lambat namun sangat andal, ini berfungsi sebagai a solusi pragmatis untuk mesin tugas standar atau lingkungan produksi berkecepatan rendah.

Sistem Kontrol (PLC & HMI): Seluruh mesin dikelola oleh Programmable Logic Controller (PLC). Operatornya berinteraksi dengan sistem melalui Human-Machine Interface (HMI), biasanya layar sentuh. Di sini, operator memasukkan semua parameter. Ini termasuk panjang tiang, jumlah, dan posisi serta jenis lubang. Sistemnya cerdas dan ramah pengguna.

Tabel Keluaran / Tabel Run-Out: Jalur produksi berakhir di sini. C-Stud yang sudah jadi tiba, ditumpuk rapi, lalu diangkut ke lokasi konstruksi.

Apa saja fitur produk ini?

Penggunaan Mesin Roll Forming Stud Baja Pengukur Ringan 38-50mm ini menawarkan manfaat transformatif metode tradisional.

Efisiensi Produksi Sangat Tinggi: Beroperasi dengan kecepatan tinggi, menghasilkan ratusan meter stud setiap jam. Hasil ini jauh melampaui metode manual mana pun. Hal ini memastikan pasokan material yang cepat dan stabil untuk proyek apa pun garis waktu.

Presisi dan Konsistensi Unggul: Setiap stud yang dihasilkan identik. Toleransi dimensinya sangat luar biasa ketat. Ini menghilangkan kesalahan manusia dan variasi. Hal ini menghasilkan perakitan di lokasi yang lebih cepat, mudah, dan akurat. Tidak ada bahan yang tidak cocok atau terbuang.

Penghematan Bahan Secara Signifikan: Teknologi manufaktur kami yang canggih memberikan efisiensi biaya bahan yang terpenting. Itu menargetkan pemborosan secara holistik, meminimalkan sisa dari pemotongan dan pelubangan sekaligus mencegah kesalahan. Ini terintegrasi metode ini menjamin alokasi sumber daya yang optimal, memastikan material Anda mencapai potensi penuhnya.

Fleksibilitas dan Kustomisasi Luar Biasa: Mesin Rangka Baja Ringan Ini Melalui 38-50 Peralatan Tulang Utama menggabungkan fleksibilitas dengan penyesuaian lengkap. Ini dengan mudah beralih antar profil dan dapat diprogram pola pukulan tertentu, menjadikannya sempurna untuk mewujudkan desain arsitektur yang unik.

Mengurangi Biaya Tenaga Kerja dan Ketergantungan pada Keterampilan: Otomatisasi memberikan lebih dari sekedar penghematan biaya; itu membangun yang strategis keuntungan. Hal ini mengurangi ketergantungan pada tim yang besar dan terspesialisasi. Hal ini melindungi operasi Anda dari pasar tenaga kerja yang bergejolak dan mengunci prediktabilitas.

Peningkatan Kekuatan Struktural: Proses pembentukan dingin memperkuat baja melalui pengerasan kerja meningkatkan kekuatan luluhnya pada titik tikungan kritis. Hasilnya jelas: kekuatan unggul dan ditingkatkan daya tahan dibandingkan pemotongan dan pengelasan konvensional.

Integrasi dengan Perangkat Lunak BIM dan CAD: Mesin modern dapat mengimpor file desain secara langsung. Mereka dapat mengambil data dari Perangkat lunak Building Information Modeling (BIM) atau Computer-Aided Design (CAD). Hal ini menciptakan mulus alur kerja digital-ke-fisik. Ini semakin mengurangi kesalahan dan menghemat waktu.

Aplikasi

Mesin Roll Forming Stud Baja Pengukur Ringan 38-50mm ini serbaguna. Ini melayani berbagai macam sektor konstruksi.

Konstruksi Perumahan: Sistem ini merupakan solusi ideal untuk membangun rumah, townhouse, dan bangunan bertingkat rendah kompleks apartemen. Hal ini memungkinkan produksi efisien seluruh kerangka struktural, termasuk dinding, lantai, dan rangka atap.

Bangunan Komersial: Digunakan untuk perkantoran, toko retail, hotel, dan sekolah. Ruang web terbuka di tiang adalah ideal untuk menyembunyikan layanan listrik dan pipa yang luas di dinding dan langit-langit.

Bangunan Industri: Cocok untuk gudang, pabrik, dan pusat logistik. Struktur ini sering digunakan bentang yang besar dan memerlukan rangka yang kuat dan tahan lama.

Dinding Partisi Interior: Untuk interior komersial dan kantor, kebutuhan akan dinding partisi tanpa beban adalah universal. Sistem kami memenuhi permintaan ini secara langsung dengan memungkinkan produksi semua logam yang diperlukan secara cepat dan tepat stud dan track, secara signifikan menyederhanakan jadwal pemasangan dan mengurangi biaya tenaga kerja.

Renovasi dan Konstruksi Modular: Ketepatan inilah yang memungkinkan fabrikasi dinding lengkap secara andal panel di lingkungan pabrik, yang kemudian diangkut ke lokasi konstruksi untuk penyelesaian yang cepat dan mulus perakitan.

Alur Kerja Proses Produksi

Operasi ini adalah proses yang efisien dan berurutan.

Langkah 1: Pemuatan Material. Forklift atau derek menempatkan gulungan strip baja galvanis ke decoiler. Gratis ujung koil dimasukkan ke dalam pemandu in-feed.

Langkah 2: Pengaturan Parameter. Dengan HMI intuitifnya, sistem ini mudah dijalankan. Ini adalah operasi set-dan-lupakan. Tentukan parameternya. Mesin menangani sisanya, menghasilkan presisi yang sempurna.

Langkah 3: Pembentukan Gulung. Mesin dihidupkan. Strip baja melewati stasiun pembentuk gulungan. Di masing-masing stasiun, secara bertahap dibengkokkan dari strip datar menjadi profil akhir berbentuk C.

Langkah 4: Meninju dan Membuat Bentukan. Profil diposisikan. Unit pelubang aktif. Ini memberikan setiap lubang dan takik dengan presisi. Kesalahan manual dihilangkan. Kompatibilitas komponen terjamin.

Langkah 5: Memotong Menjadi Panjang. Pejantan itu bergerak maju. Pemotongnya sesuai dengan kecepatannya. Potongan bersih dibuat. Pemotong segera direset. Jalur produksi tidak pernah berhenti. Efisiensi dimaksimalkan.

Langkah 6: Keluaran dan Penumpukan. C-Studs yang sudah selesai keluar dari barisan. Mereka pindah ke tabel keluaran. Mereka kemudian ditumpuk atau dikumpulkan. Langkah terakhir adalah bundling dan pengiriman.

Parameter Teknis Konvensional
