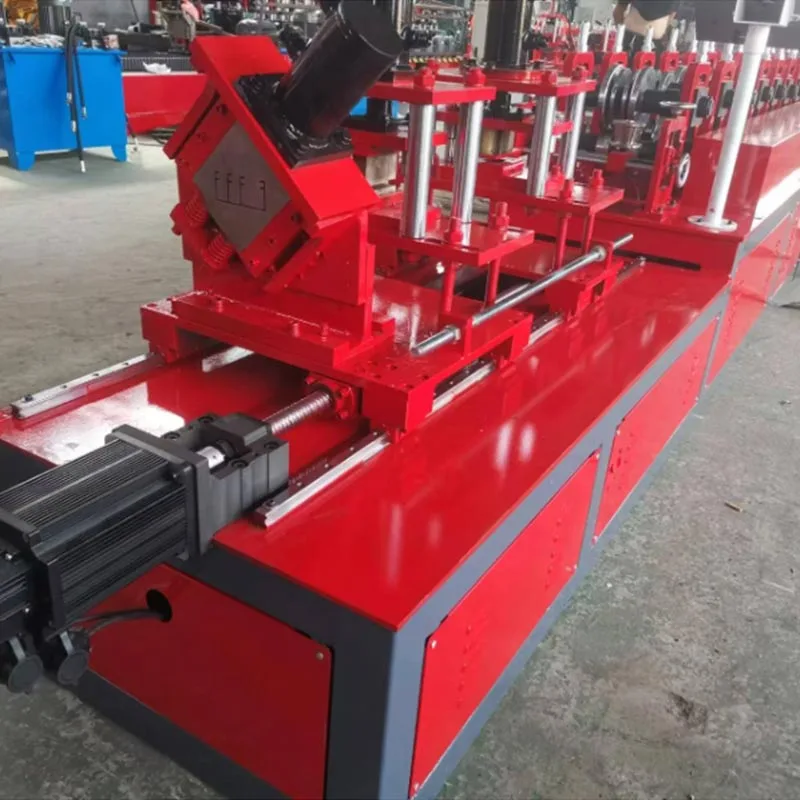

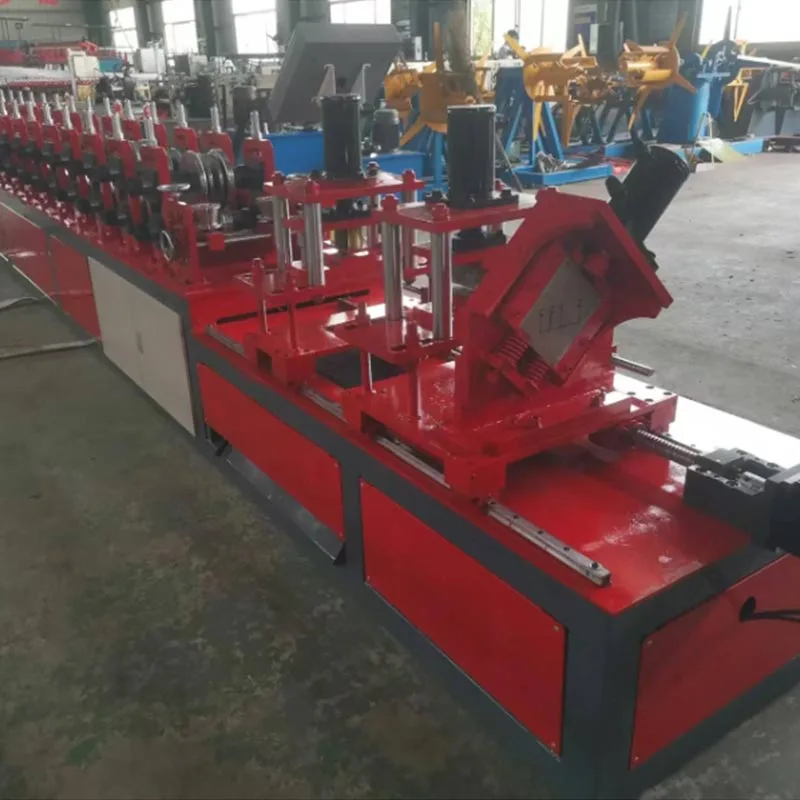

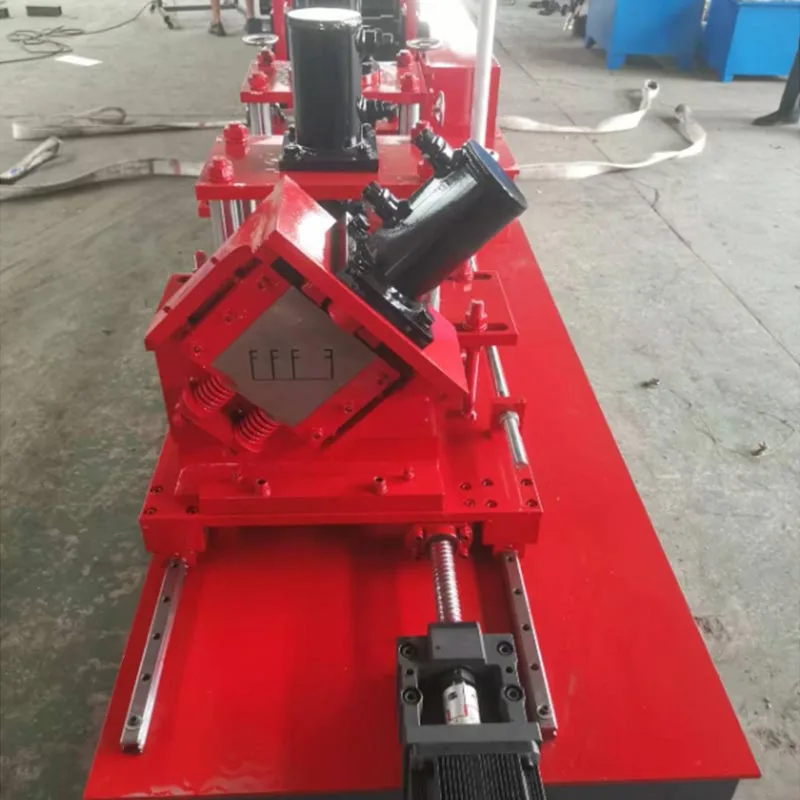

Mesin Lunas Baja Ringan Mesin Dua-dalam-satu

Secara tradisional, profil ini memerlukan dua mesin terpisah. Sistem dua-dalam-satu baru ini menggabungkan kedua fungsi tersebut. Itu adalah solusi yang sangat efisien dan hemat ruang. Mesin Dua-dalam-satu Mesin Keel Baja Ringan membentuk komponen-komponen ini dari melingkar strip baja galvanis. Ia bekerja dengan presisi dan kecepatan tinggi.

Mesin ini sangat penting untuk drywall modern dan konstruksi rangka baja ringan. Itu membantu membuat kerangka untuk dinding dan langit-langit. Desain terintegrasinya mewakili langkah maju yang signifikan dalam pembangunan pembuatan bahan.

Deskripsi Rinci

Mesin Keel Baja Ringan Mesin Two-in-one adalah sistem roll forming yang lengkap. Ini bukan mesin sederhana. Prosesnya dimulai pada uncoiler (tempat pembayaran). Tugasnya adalah menahan kumparan bahan mentah dan memasukkannya dengan lancar ke dalam jalur produksi.

A.Ini adalah titik awalnya.

Ini menampung gulungan besar bahan mentah. Bahannya biasanya berupa strip baja galvanis. Uncoiler memberi makan strip ke dalam mesin dengan lancar dan konsisten. Seringkali memiliki mekanisme pengereman. Ini mencegah koil dari membuka gulungannya terlalu cepat.

B. Panduan dan Perangkat Leveling

Unit ini mengoreksi lengkungan dan menghilangkan lilitan pada strip baja. Ini meratakan material sebelum dibentuk proses. Ini penting untuk membuat produk yang lurus dan presisi.

C. Decoiler Berbasis Servo (Opsional tetapi Umum)

Ini adalah sistem pemberian makan yang canggih. Ia menggunakan motor servo untuk kontrol presisi tinggi. Ini menarik materialnya maju dalam jarak yang tepat. Hal ini penting untuk proses pemotongan menjadi panjang. Ini memastikan setiap bagian stud dan track adalah panjang yang ditentukan sama.

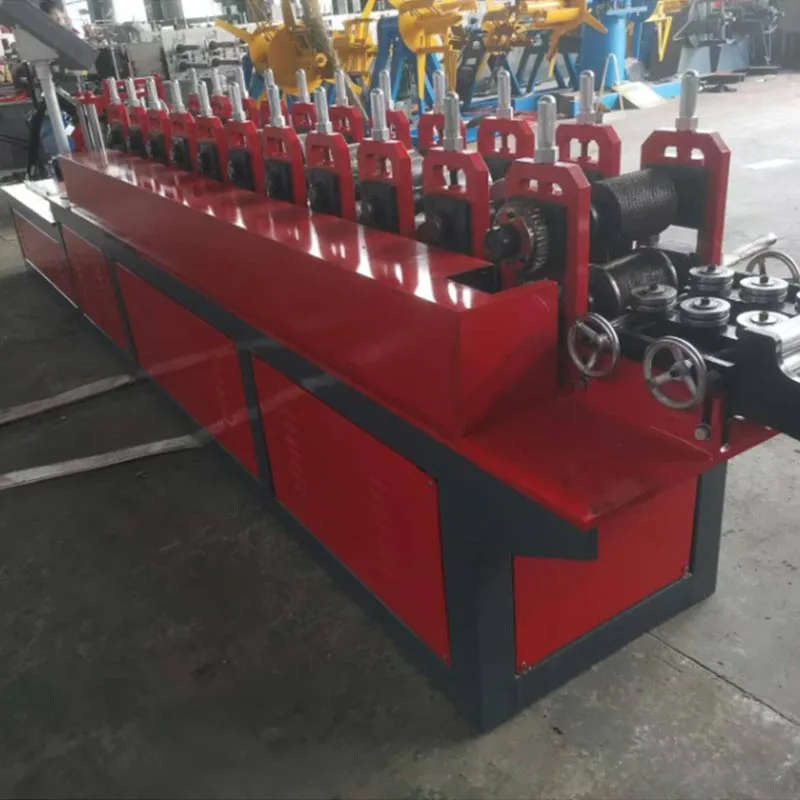

D. Stasiun Roll Forming Utama

Ini adalah jantung dari mesin. Ini terdiri dari serangkaian dudukan rolling mill. Setiap dudukan memiliki satu set pengerasan rol baja (mati). Bentuk rol ini spesifik.

Strip melewati setiap stand yang berurutan. Pada setiap langkah, rol secara bertahap membengkokkan baja. Mereka membentuknya ke dalam profil akhir. Untuk alat berat dua-dalam-satu, stasiun ini dirancang untuk membentuk profil stud dan track.

E. Mekanisme Peralihan Profil

Ini adalah fitur inti yang menjadikannya "dua-dalam-satu". Ini bukanlah dua mesin yang disatukan. Itu adalah sesuatu yang cerdas sistem. Peralihan dapat dilakukan dengan dua cara utama:

Penggantian Roller Manual: Operator secara fisik mengganti beberapa roller di stasiun pembentukan. Metode ini adalah hemat biaya. Cocok untuk pabrik yang tidak perlu terlalu sering berpindah profil.

Peralihan Otomatis/Servo: Ini adalah sistem yang lebih canggih. Mesin tersebut menggunakan motor servo untuk menggeser roller tertentu ke dalam dan keluar dari posisinya. Pergantian dilakukan melalui panel kontrol. Ini cepat dan membutuhkan sedikit tenaga kerja manual. Hal ini sangat mengurangi waktu henti di antara proses produksi.

F. Unit Pelubang dan Bentukan

Kancing sering kali membutuhkan lubang untuk pipa ledeng dan kabel listrik. Trek mungkin memerlukan takik untuk penyambungan atau penguatan. Unit ini dilengkapi dengan pukulan hidrolik atau pneumatik. Ini menciptakan lubang dan takik ini dengan akurasi tinggi. Pola pukulannya dapat diprogram.

G. Sistem Pemotongan

Setelah profil terbentuk sempurna, dipotong memanjang. Hal ini biasanya dilakukan dengan penerbangan hidrolik berkecepatan tinggi gergaji potong. Pemotong bergerak bersama material. Ini menghasilkan potongan yang bersih dan bebas duri. Kemudian ia kembali ke awal posisi untuk potongan berikutnya. Panjang potongan diatur dalam sistem kontrol.

H. Tabel Output dan Stacker

Kancing atau trek yang sudah jadi dikeluarkan dari mesin. Tabel keluaran menerimanya. Seringkali, otomatis penumpuk menghitung potongannya. Ini menggabungkannya ke dalam tumpukan rapi untuk memudahkan penanganan dan pengiriman. Ini mengotomatiskan final langkah prosesnya.

Parameter Standar

Parameter Mesin Dua-dalam-satu Mesin Keel Baja Ringan ini dapat bervariasi menurut pabrikan dan model. Ini tipikalnya spesifikasi:

Keuntungan Utama

Ini menggabungkan dua fungsi tetapi membutuhkan lebih sedikit ruang dibandingkan dua mesin terpisah. Ini berarti tapak yang lebih kecil dan biaya yang jauh lebih rendah untuk luas lantai, pemasangan, dan pemeliharaan.

Ini adalah satu mesin, bukan dua. Hal ini menghemat ruang lantai pabrik secara signifikan.

Investasi awal lebih rendah dibandingkan membeli dua mesin terpisah.

Ini mengurangi biaya listrik dan pemeliharaan.

Fleksibilitas Tinggi dan Pergantian Cepat:

Produsen dapat dengan mudah beralih antara pembuatan stud dan track.

Hal ini memungkinkan mereka merespons permintaan pasar dengan cepat.

Peralihan otomatis memastikan pergantian yang mulus dan cepat. Hal ini meminimalkan downtime.

Kualitas Produksi Unggul:

Desain terintegrasi memastikan profil stud dan track sangat cocok. Hal ini menghasilkan pemasangan yang lebih baik, rangka bangunan yang lebih kuat. Proses pembentukan gulungan menghasilkan produk yang konsisten dan berkualitas tinggi.

Penghematan Tenaga Kerja dan Kemudahan Penggunaan:

Satu mesin hanya memerlukan satu atau dua operator. Proses otomatis mengurangi kebutuhan tenaga kerja berketerampilan tinggi.The Sistem kontrol PLC membuat pengoperasian menjadi sederhana dan intuitif.

Peningkatan Produktivitas Keseluruhan:

Keseluruhan proses, mulai dari koil hingga palet jadi, merupakan perjalanan berkelanjutan dan sangat optimal. Ini terintegrasi Pendekatan ini memberikan peningkatan yang signifikan dalam produktivitas secara keseluruhan.

Kecepatan tinggi dan waktu henti minimal menghasilkan output per shift yang lebih besar.

Hal ini meningkatkan kapasitas dan profitabilitas produsen.

Skenario Aplikasi

Mesin Dua-dalam-satu Mesin Keel Baja Ringan ini mengkhususkan diri dalam pembuatan komponen inti untuk berbagai macam sistem konstruksi.

Dinding Partisi Interior:

Ini menghasilkan tiang dan jalur untuk dinding non-beban di dalam bangunan. Ini digunakan di kantor, hotel, rumah sakit, dan apartemen tempat tinggal.

Plafon Gantung:

Keserbagunaan alat berat ini mencakup pembuatan runner utama dan sudut dinding secara presisi untuk kisi-kisi plafon gantung sistem.

Rangka Baja Pengukur Ringan (LGSF):

Dalam konstruksi modern, seluruh bangunan dibuat dengan rangka baja dingin. Mesin ini khusus untuk memproduksi rangka dinding yang diperlukan untuk struktur ini.

Produsen Bahan:

Pengguna utama adalah pabrik yang mengkhususkan diri dalam memproduksi profil lunas baja ringan untuk pasar konstruksi. Mereka memasok bahan-bahan ini ke perusahaan konstruksi dan distributor.

Alur Kerja Produksi

Pengoperasian Mesin Dua-dalam-Satu Keel Baja Ringan mengikuti urutan yang jelas dan logis.

Langkah 1: Persiapan dan Pengaturan

Tempatkan gulungan baja galvanis ke uncoiler. Operator kemudian harus menguncinya dengan aman pada posisinya. Itu ujung depan strip dimasukkan secara manual melalui pemandu dan ke stasiun pembentuk pertama. Di panel kontrol, operator memilih profil yang diinginkan (stud atau track). Operator mengatur panjang, jumlah, dan yang dibutuhkan meninju detail untuk mengkonfigurasi pekerjaan.

Langkah 2: Proses Roll Forming

Motor utama menyala. Rol di setiap stasiun mulai berputar. Strip baja ditarik melalui mesin. Itu melewati setiap stasiun pembentuk. Bentuknya sedikit demi sedikit dibengkokkan menjadi bentuk akhir C (stud) atau berbentuk U (track) profil. Jika mesin memiliki pengalih otomatis, rol yang relevan akan menyesuaikan diri dengan profil yang dipilih.

Langkah 3: Meninju dan Membuat Bentukan

Saat profil yang terbentuk bergerak maju, profil tersebut lewat di bawah unit pelubang. Pukulan hidrolik turun. Mereka menciptakan lubang yang tepat pada jaring tiang atau takik pada lintasan. Hal ini terjadi dalam gerakan terus menerus.

Langkah 4: Memotong Menjadi Panjang

Profil yang terbentuk sempurna dan berlubang berlanjut ke area pemotongan. Sebuah sensor mendeteksi bagian depan profil. Itu servo decoiler memastikan panjang yang tepat telah dimasukkan. Gergaji potong terbang menjepit profil. Itu bergerak dengan itu. Mata gergaji menghasilkan potongan persegi yang bersih. Setelah pemotongan selesai, gergaji secara otomatis memendek dan kembali ke posisi awal tepatnya.

Langkah 5: Keluaran dan Penumpukan

Stud atau track yang sudah selesai dikirim ke tabel keluaran. Penghitung otomatis melacak produksi, dan sekali a jumlah yang telah ditentukan tercapai, mekanisme penumpukan membentuknya menjadi satu bundel yang rapi. Bundel ini kemudian siap digunakan pengikatan dan pelepasan.

Langkah 6: Pergantian dan Ulangi

Pergantian produk sangatlah mudah: operator memilih profil baru di HMI. Mesin dapat menyesuaikan sendiri atau memandu operator melalui perubahan. Produksi kemudian diulangi untuk batch baru.

Lebih dari sekadar mesin, Mesin Keel Baja Ringan Mesin Two-in-one merupakan peningkatan strategis: fleksibilitas tak tertandingi, signifikan pengurangan biaya, dan jaminan kualitas tinggi. Dengan mengotomatiskan produksi stud dan track, hal ini memungkinkan produsen untuk bertemu permintaan global secara menguntungkan, menjadikannya teknologi definitif untuk pembuatan rangka baja ringan yang efisien.
