Mesin Roll Forming Baja Berpenggerak Gear Box

Mereka membentuk kerangka, atau “tulang naga”, bangunan modern. Mesin Roll Forming Baja Berbasis Gear Box ini bertransformasi konstruksi. Ini menggantikan pekerjaan manual yang lambat dengan produksi otomatis yang cepat.

Nama "Gear Box" berasal dari sistem penggerak intinya. Sistem ini menggunakan roda gigi yang diperkeras untuk menghasilkan kekuatan yang luar biasa, daya tahan, dan kelancaran pengoperasian. Mesin Rangka Baja Gear Box ini dapat bekerja dalam waktu lama di bawah beban berat. Mereka adalah pekerja keras manufaktur rangka baja ringan (LGS).

Cara Kerjanya？

Mesin Roll Forming Baja Berbasis Gear Box adalah sistem roll forming. Ini membentuk logam selangkah demi selangkah secara terus menerus dan otomatis proses. Sistem ini mengubah bahan mentah menjadi kerangka jadi tanpa henti.

A. Uncoiler / Decoiler

Ini adalah titik awalnya. Decoiler tugas berat menahan gulungan baja besar. Ini dengan lancar melepaskan gulungan dan memasukkannya ke dalam mesin. Banyak decoiler memiliki rem bermotor. Hal ini memastikan ketegangan yang konsisten dan terkendali memberi makan. Ini mencegah koil terurai secara tidak terkendali.

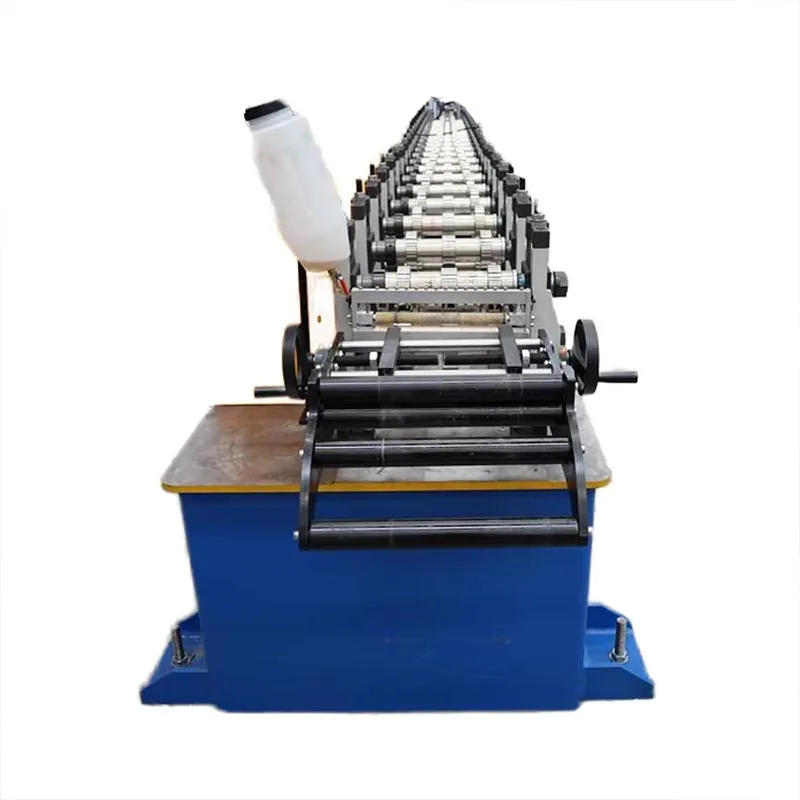

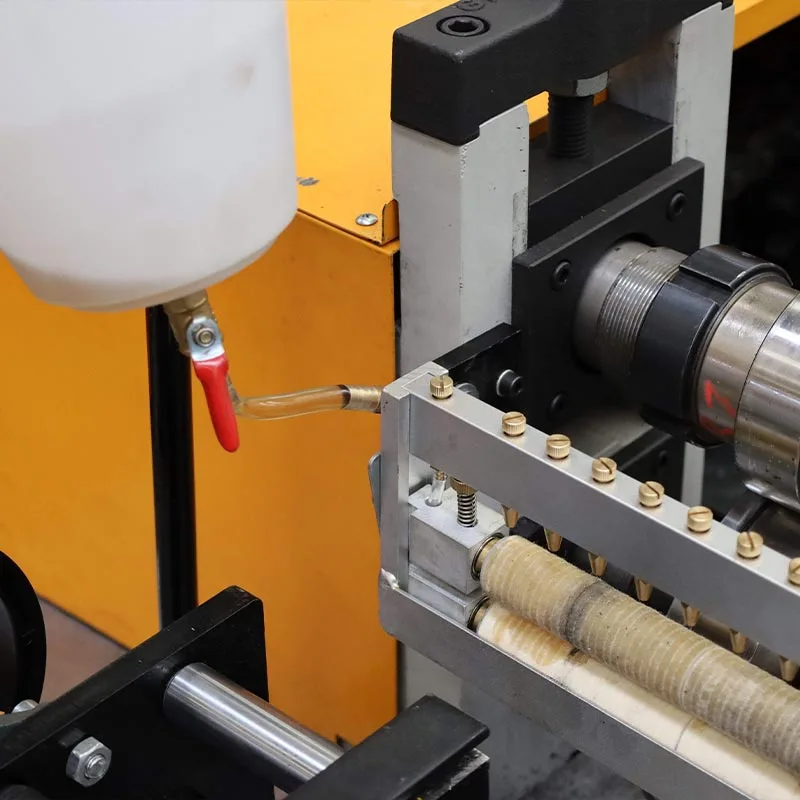

B. Panduan In-Feed & Unit Leveling

Bagian ini memandu strip ke dalam mesin dan meratakan kurva awalnya. Kurva ini harus dihilangkan agar produk akhirnya lurus dan akurat secara dimensi.

C. Rolling Mill / Stasiun Pembentuk

Ini adalah jantung dari mesin. Ini terdiri dari serangkaian poros bergulir berpasangan. Pada poros ini, dirancang khusus rol pembentuk (atau cetakan) dipasang.

Pembentukan Progresif: Strip baja melewati setiap pasang rol. Setiap stasiun melakukan pekerjaan kecil dan bertahap membungkuk. Beberapa stasiun pertama mungkin mulai melipat bagian tepinya. Stasiun berikutnya secara bertahap melipat logam menjadi a Bentuk C, bentuk U, atau profil kompleks lainnya.

Gear Box Drive: Setiap pasang poros di stasiun pembentuk dihubungkan ke poros penggerak pusat. Koneksi ini adalah dibuat melalui gearbox yang kuat. Roda gigi mengunci semua rol dalam sinkronisasi sempurna. Ini menghilangkan selip, menjamin produk yang konsisten dan berkualitas tinggi.

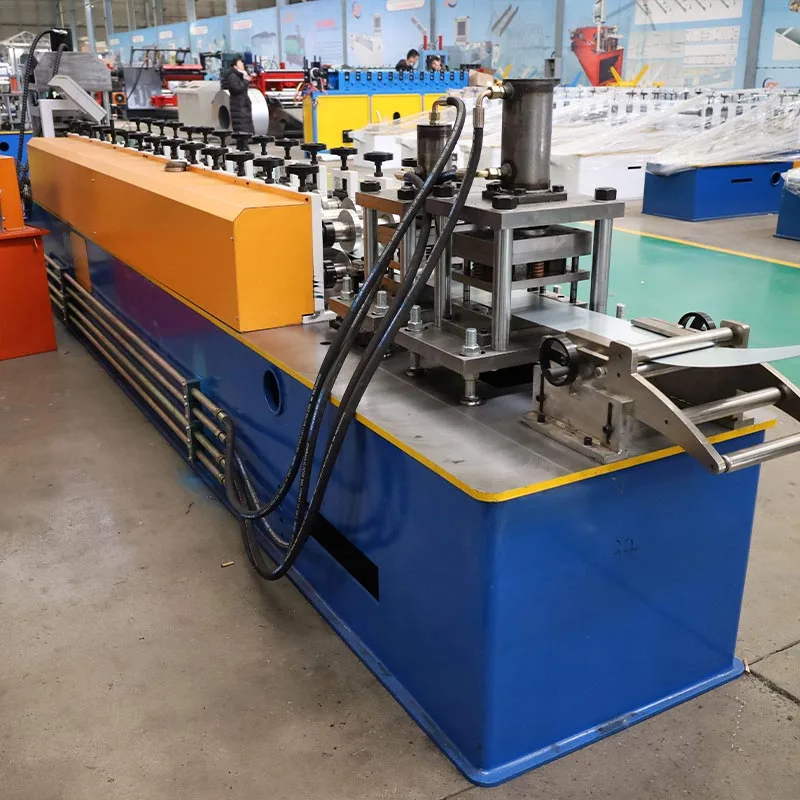

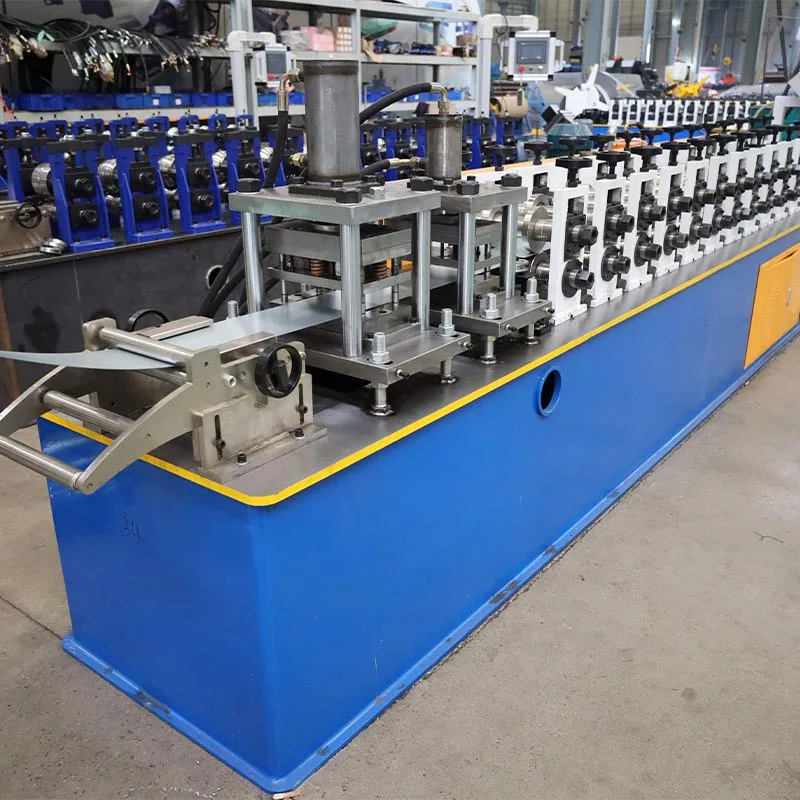

D. Unit Pelubang dan Bentukan

Mesin Roll Forming Baja Berbasis Gear Box ini sering kali dilengkapi stasiun pelubang terintegrasi. Ini menggunakan hidrolik atau servo-driven pukulan untuk membuat lubang di jaring tiang. Ini menambah fungsionalitas penting di luar pembentukan dasar. Lubang-lubang ini untuk kabel listrik, pipa ledeng, dan saluran mekanis. Unit bentukan dapat memotong bagian di ujung kancing. Hal ini memungkinkan koneksi yang lebih mudah ke trek atau komponen lainnya.

E. Sistem Pemotongan

Setelah terbentuk sempurna, baja dipotong memanjang. Hal ini dilakukan dengan menggunakan salah satu dari dua sistem utama:

Flying Cut-Off: Ini adalah sistem berkecepatan tinggi. Unit pemotongan bergerak serentak dengan profil bergerak selama potong. Kemudian kembali ke posisi awalnya. Hal ini memungkinkan produksi terus menerus tanpa henti. Ini ideal untuk keluaran bervolume tinggi.

Pemotongan Statis: Mesin berhenti sebentar untuk setiap pemotongan. Gunting hidrolik atau gergaji mengiris profil dengan rapi. Itu sebuah solusi yang lebih sederhana dan kuat yang sedikit lebih lambat.

F. Sistem Kendali (PLC & HMI)

Pengontrol Logika yang Dapat Diprogram (PLC) adalah otak mesin. Operator menggunakan Antarmuka Manusia-Mesin (HMI) layar sentuh untuk mengontrol segalanya. Operator memasukkan parameter seperti:

Jenis profil (misalnya, Stud, Track)、Panjang yang diinginkan、Kuantitas、Pola dan jarak pelubangan

PLC menjalankan perintah ini dengan presisi tinggi. Ia mengelola decoiler, roller, punch, dan cutter.

G. Tabel Out-Feed / Tabel Run-Out

Pada tahap akhir, potongan yang dipotong memanjang dikeluarkan dari mesin. Kemudian disusun rapi, siap untuk bundling dan transportasi.

Parameter dan Spesifikasi Konvensional

Spesifikasi penting yang perlu dipertimbangkan:

Ketebalan Bahan (Gauge): Ini mendefinisikan kemampuan mesin berdasarkan kisaran ketebalan baja yang kompatibel dengan, biasanya 0,4mm hingga 2,0mm (mencakup sekitar 25 hingga 12-gauge).

Lebar Bahan: Parameter ini menetapkan batas flensa tiang terdalam. Stud 150mm, misalnya, membutuhkan a koil lebarnya kira-kira 300mm.

Kecepatan Pembentukan: Ini menunjukkan berapa meter profil yang dihasilkan per menit (mpm). Kecepatan tipikal berkisar dari 15 hingga lebih dari 45 mpm, dipengaruhi langsung oleh tenaga dan desain alat berat.

Stasiun Roller: Jumlah tahapan pembentukan secara langsung membentuk presisi produk. Lebih banyak stasiun memungkinkan lebih lancar, profil yang lebih kompleks. Mesin dasar memiliki 12-16 stasiun; model tingkat lanjut memiliki 20 atau lebih.

Diameter & Bahan Poros: Poros harus kuat dan kaku. Mesin berkualitas tinggi menggunakan bahan padat dan karbon tinggi poros baja. Ini sering kali dikeraskan dan digiling agar presisi dan tahan lama. Diameter umum adalah 65mm, 70mm, dan 80mm.

Bahan Rol: Rol pembentuk menawarkan ketahanan aus yang luar biasa, dicapai dengan menggunakan baja paduan bermutu tinggi (Cr12, Cr12MoV) dan mengeraskannya menjadi HRC 58-62.

Daya Motor Utama: Ini adalah daya motor penggerak dalam kilowatt (kW), yang menentukan torsi mesin dan kapasitas untuk bahan yang lebih tebal. Peringkat umum berkisar dari 5,5 kW hingga 22 kW atau lebih.

Sistem Kontrol: Sistem kontrol terdiri dari PLC (misalnya Siemens, Mitsubishi) dan layar HMI.

Kapasitas Pelubangan: Kinerja unit pelubang, diukur dengan lubang maksimum per menit dan pelubangannya kekuatan (tonase).

Keuntungan Utama

Mesin Roll Forming Baja Berpenggerak Gear Box memberikan keuntungan besar dibandingkan fabrikasi manual dan pembingkaian alternatif sistem.

Efisiensi Sangat Tinggi: Satu mesin dapat menghasilkan ratusan meter framing setiap jamnya. Ini mengotomatiskan pekerjaan dari puluhan pekerja kasar.

Presisi dan Konsistensi Unggul: Setiap bagian yang diproduksi identik. Ini menghilangkan kesalahan manusia. Itu mengarah ke perakitan di tempat yang lebih cepat, mudah, dan akurat. Bangunan-bangunan menjulang lebih lurus dan benar.

Kekuatan dan Daya Tahan Luar Biasa: Sistem penggerak gearbox sangat kuat. Ini dirancang untuk beban berat, penggunaan terus menerus di lingkungan industri. Ini memiliki masa pakai yang lama dengan perawatan minimal.

Fleksibilitas Luar Biasa: Dengan mengubah rangkaian rol (“bentuk gulungan”), mesin yang sama dapat menghasilkan profil yang berbeda. Pabrikan dapat dengan cepat beralih dari pembuatan stud ke track atau kusen. Hal ini menambah fleksibilitas produksi yang luar biasa.

Pengurangan Biaya yang Signifikan: Investasi awal diimbangi dengan keuntungan yang besar. Mesin turun drastis biaya tenaga kerja, mengurangi limbah material, dan mempercepat penyelesaian proyek, sehingga meningkatkan profitabilitas secara keseluruhan.

Peningkatan Keamanan: Otomatisasi mengurangi kebutuhan pekerja untuk menangani lembaran logam tajam dengan peralatan. Hal ini menurunkan risiko luka, ketegangan, dan cedera bengkel lainnya.

Skenario Penggunaan Utama

Mesin Roll Forming Baja Berbasis Gear Box ini sangat penting dalam operasi apa pun yang melibatkan rangka baja ringan.

Konstruksi Bangunan Tempat Tinggal: Mesin ini biasa digunakan untuk memproduksi komponen interior dan dinding luar, balok lantai, dan rangka atap pada bangunan tempat tinggal dan apartemen.

Konstruksi Komersial: Mesin ini ideal untuk memproduksi komponen untuk partisi interior, kisi-kisi langit-langit, dan dinding tirai eksterior pada bangunan komersial seperti perkantoran, hotel, rumah sakit, dan sekolah.

Konstruksi Industri: Untuk membangun gudang, pabrik, dan struktur industri skala besar lainnya yang memakan waktu lama bentang dan garis yang bersih diperlukan.

Pabrik Manufaktur Baja Bentuk Dingin (CFS): Ini adalah pelanggan utama. Perusahaan berspesialisasi dalam pembuatan panel dinding prefabrikasi, rangka, dan komponen lainnya untuk industri konstruksi.

Konstruksi Modular dan Prefabrikasi: Ini adalah bidang yang sedang berkembang. Ketepatan komponen buatan mesin sangat sempurna untuk konstruksi modular di luar lokasi, dimana panel dibuat di pabrik dan dirakit di lokasi.

Alur Kerja Produksi

Proses dari bahan mentah hingga produk jadi adalah aliran yang efisien dan berkesinambungan.

Langkah 1: Pemesanan dan Pemrograman

Operator mentransfer semua spesifikasi pesanan—termasuk dimensi profil, panjang, kuantitas, dan pelubangan pola—dari pesanan pembelian langsung ke PLC mesin menggunakan layar HMI.

Langkah 2: Pemuatan Material

Setelah forklift memuat kumparan ke decoiler, operator memasukkan ujung depan melalui unit perata dan ke dalam rol pembentuk pertama.

Langkah 3: Pengaturan Mesin (Perubahan Gulungan - jika diperlukan)

Beralih ke profil yang berbeda mengharuskan operator untuk mengganti roller pembentuk pada poros—sebuah proses yang mewakili langkah yang paling memakan waktu dalam pergantian. Mesin modern bertujuan untuk membuat proses ini secepat mungkin mungkin.

Langkah 4: Proses Pembentukan dan Punching

Operator menyalakan mesin. Decoiler mengumpankan strip baja. Selama pembentukan, unit pelubang secara bersamaan membuat lubang yang telah diprogram sebelumnya.

Langkah 5: Memotong Menjadi Panjang

Profil yang terbentuk sempurna dan berlubang mencapai sistem pemotongan. Sistem pemutus terbang bergerak mengikuti profil, membuat potongan bersih, dan kembali ke posisi awalnya. Prosesnya berkelanjutan.

Langkah 6: Keluaran dan Penumpukan

Potongan-potongan yang sudah jadi dikeluarkan, ditumpuk, dibundel, dan diberi label, sehingga siap untuk dikirim.

Langkah 7: Kontrol Kualitas

Untuk menjamin kualitas yang konsisten, pekerja melakukan pemeriksaan berkala terhadap dimensi, bentuk, dan penempatan lubang spesifikasi. Hal ini memastikan kalibrasi mesin berkelanjutan dan kepatuhan standar.
