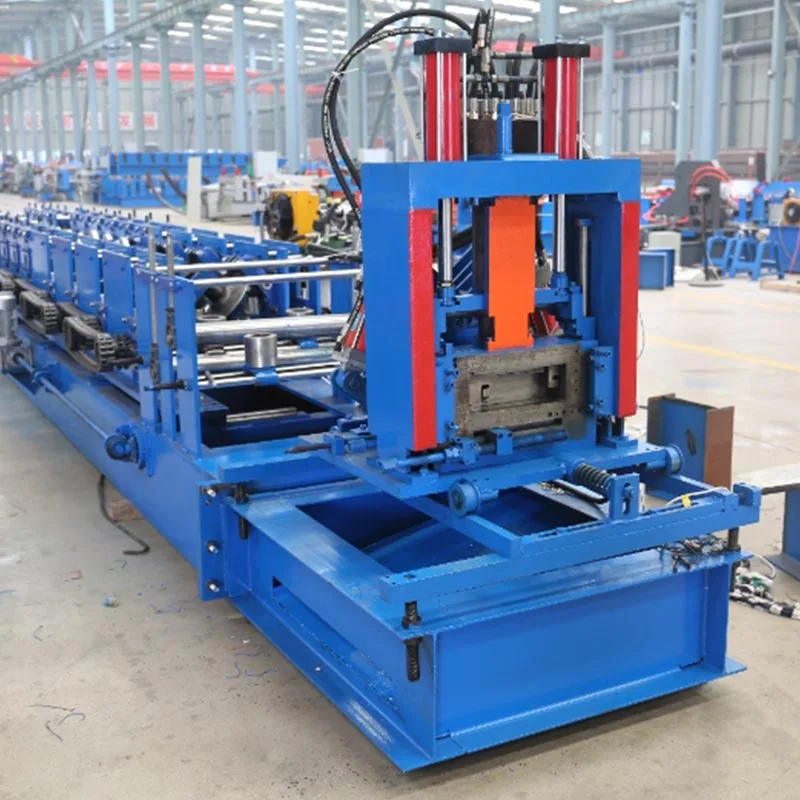

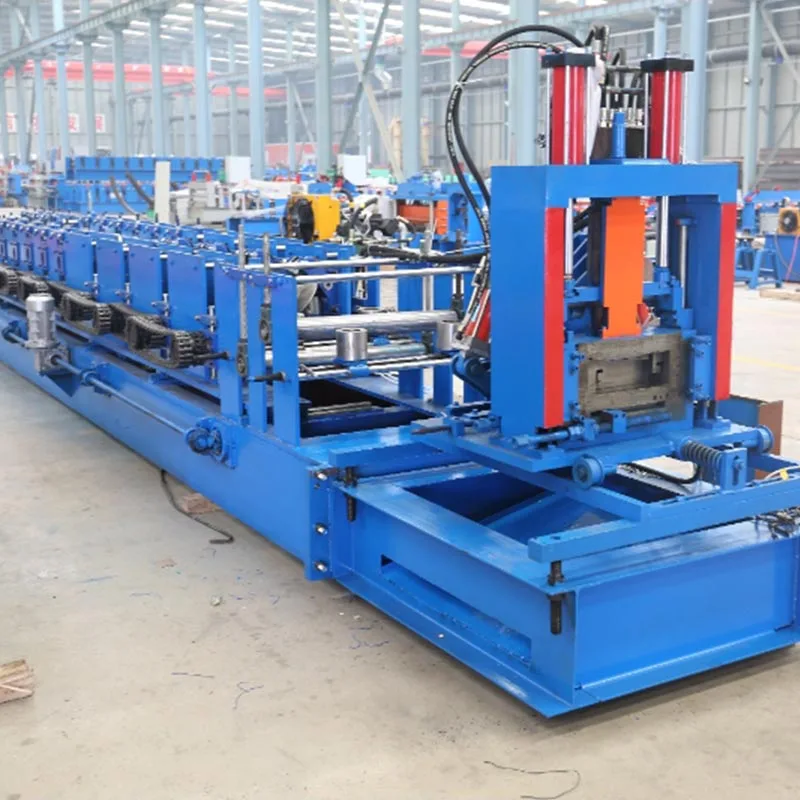

Mesin Roll Forming C Purlin

Mesin Roll Forming C Purlin bekerja melalui proses roll forming. Strip baja dibengkokkan oleh beberapa set rol. Strip perlahan berubah menjadi bentuk "C". Terakhir, dipotong sesuai panjang yang dibutuhkan.

Mesin ini merupakan tulang punggung konstruksi rangka logam. Ini memungkinkan cepat, hemat biaya produksi. Ini menciptakan elemen struktural yang konsisten dan berkualitas tinggi. Mesin ini penting bagi banyak industri. Ini otomatisasi dan efisiensi tinggi menjadikannya alat utama. Produsen rangka baja, perakit bangunan logam, dan material semua pemasok bergantung padanya.

Deskripsi Rinci

Mesin Roll Forming C Purlin menjalankan siklus otomatis yang lancar. Alur kerjanya melibatkan beberapa tahapan utama.

A. Proses Pembentukan Gulungan:

Melepaskan dan Meluruskan: Kumparan baja dimasukkan ke decoiler. Strip harus rata sebelum dibentuk. SEBUAH mesin leveling meratakannya. Langkah ini memastikan keakuratan purlin.

Pra-pelubangan (Opsional tetapi Umum): Strip datar sering kali melewati unit pelubang terlebih dahulu. Unit ini menciptakan lubang, slot, atau takik yang tepat. Fitur-fitur ini membuat perakitan di lokasi menjadi lebih cepat dan mudah. Mereka menyediakan jalur untuk pipa, saluran, dan baut.

Bagian Roll Forming – Inti Mesin: Strip baja datar memasuki stasiun ini. Hal ini secara progresif dibentuk menjadi profil C terakhirnya. Banyak set rol atas dan bawah memandu proses ini. Setiap set membengkokkan baja a sedikit lagi.

Beberapa dudukan pertama membuat tikungan awal untuk kedua flensa.

Kemudian berdiri secara bertahap memperdalam jaring dan menyelesaikan sudut flensa.

Pemotongan Sesuai Panjang: Bagian C yang terbentuk sempurna bergerak ke mekanisme pemotongan. Sebuah "terbang" yang digerakkan oleh hidrolik atau servo sistem cut-off adalah standar. Ia bergerak dengan purlin, membuat potongan yang rapi, dan kemudian kembali ke posisi awalnya. Hal ini memungkinkan produksi terus menerus tanpa henti.

Keluaran dan Penumpukan: Purlin yang sudah jadi secara otomatis diangkut dan ditumpuk. Hal ini memungkinkan kelancaran, terus menerus produksi.

B.Komponen Inti:

Decoiler: Memegang kumparan baja.

Mesin Leveling: Meratakan strip baja.

Punching Unit: Membuat lubang atau takik pada strip datar.

Stasiun Roll Forming: Beberapa dudukan roller yang secara bertahap membentuk baja.

Sistem Pemotongan Servo: Menghasilkan pemotongan sudut kanan yang bersih dengan motor servo presisi.

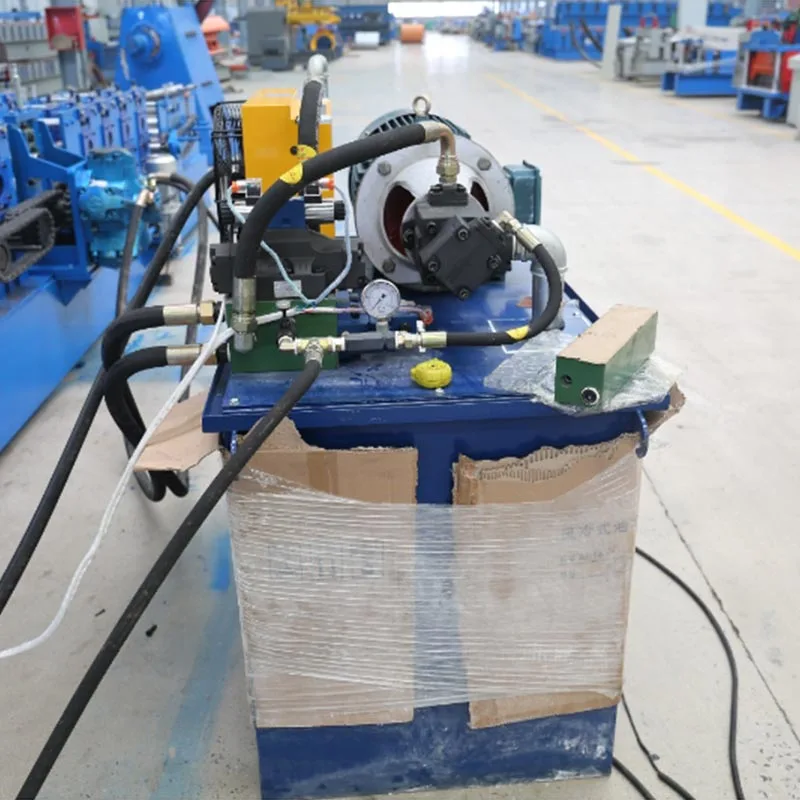

Paket Daya Hidraulik: Unit ini bertindak sebagai jantung alat berat, menghasilkan daya yang konsisten dan andal yang diperlukan baik dalam operasi pelubangan maupun pemotongan.

Sistem Kontrol PLC: Ini adalah unit kontrol pusat. Ia mengontrol semua fungsi dengan presisi tinggi. Operasi adalah sederhana melalui layar sentuh yang mudah digunakan.

Konveyor/Penumpuk Keluaran: Secara otomatis membawa potongan purlin dan mengelompokkannya dengan rapi ke dalam tumpukan, menyederhanakan akhir jalur produksi.

Skenario Aplikasi

Mesin Roll Forming C Purlin adalah landasan konstruksi modern, melayani aplikasi apa pun yang bersifat struktural kekuatan adalah yang terpenting.

Bangunan Logam Pra-Rekayasa (PEMBs): Ini adalah kegunaan utama. Mesin ini memproduksi purlin dan girt untuk gudang, pabrik, hanggar pesawat, dan bangunan komersial besar.

Konstruksi Komersial: Purlin ini memberikan dukungan struktural. Mereka adalah komponen kunci pada atap dan dinding struktur yang beragam, mulai dari pusat perbelanjaan dan pusat logistik hingga kompleks olahraga besar.

Rangka Baja Perumahan: Untuk Rangka Baja Ringan (LGSF) perumahan pada rumah dan apartemen.Ini adalah a alternatif kayu yang tahan lama dan anti rayap.

Sistem Pemasangan Tenaga Surya: Memproduksi struktur pendukung untuk panel surya yang dipasang di tanah dan di atap.

Struktur Rumah Kaca: Menghasilkan anggota pendukung lurus atau melengkung untuk rumah kaca pertanian besar.

Bangunan Kontainer dan Modular: Membuat rangka utama untuk unit bangunan prefabrikasi dan portabel.

Sistem Rak Penyimpanan: Mesin ini cukup fleksibel untuk memproduksi komponen rak penyimpanan. Hal ini dicapai dengan cukup mengkonfigurasi ulang pengaturannya.

Keuntungan Utama

Konsistensi dan Presisi Luar Biasa: Proses pembentukan gulungan memastikan setiap purlin memiliki penampang yang identik, menjamin keseragaman yang sempurna. Hal ini memastikan integritas struktural dan menyederhanakan perakitan.

Pengurangan Biaya yang Signifikan: Mesin ini menggunakan baja kumparan mentah, yang lebih ekonomis. Otomatisasi penuh juga secara dramatis mengurangi biaya tenaga kerja dan limbah material. Biaya per purlin lebih rendah.

Fleksibilitas dan Kustomisasi: Mesin dapat dengan cepat disesuaikan untuk menghasilkan ukuran C-purlin yang berbeda. Secara sederhana mengganti roller dan memperbarui program PLC, siap untuk menjalankan produksi baru. Pola pukulannya lengkap dapat disesuaikan untuk proyek apa pun.

Pelestarian Kekuatan Material: Proses pembentukan dingin mengeraskan baja di bagian tikungan. Ini membuat final produk lebih kuat dan kaku. Sifat kimia baja tetap tidak berubah.

Minimal Limbah: Proses pembentukan gulungan sangat hemat bahan. Ini menghasilkan lebih sedikit sisa dibandingkan dengan metode seperti pengereman tekan.

Operasi Terintegrasi: Sistem menggabungkan semua langkah menjadi satu jalur yang mulus. Ini memangkas waktu penanganan dan menghilangkan kebutuhan akan beberapa mesin terpisah.

Parameter Teknis

Catatan: Banyak mesin dirancang untuk dapat disesuaikan, mampu menghasilkan berbagai ukuran C-purlin dengan mengubah rol dan pengaturan.

Keuntungan Utama

Mesin Roll Forming AC Purlin menawarkan banyak manfaat kuat. Ini adalah pilihan yang lebih cerdas daripada membeli purlin yang sudah jadi atau menggunakan metode lain.

Efisiensi Tinggi: Mesin dapat bekerja tanpa henti, 24/7. Pabrik ini menghasilkan puluhan meter purlin jadi setiap menitnya. Ini sangat meningkatkan kapasitas produksi Anda.

Konsistensi Luar Biasa: Setiap purlin yang dihasilkan identik. Keseragaman ini sangat penting untuk kekuatan struktural. Itu juga membuat perakitan di lokasi lebih cepat dan mudah.

Biaya Lebih Rendah: Mesin menghemat uang. Ia menggunakan baja melingkar dan sepenuhnya otomatis. Hal ini mengurangi biaya tenaga kerja dan limbah material. Biaya per unit Anda turun.

Fleksibilitas Luar Biasa: Anda dapat dengan cepat mengubah ukuran purlin. Cukup tukar rol dan perbarui pengaturan PLC. Ini memungkinkan Anda menjalankan berbagai ukuran C-purlin dengan penundaan minimal.

Produk Lebih Kuat: Proses pembentukan gulungan sebenarnya memperkuat baja di bagian tikungan. Hasilnya lebih kaku, purlin yang lebih keras. Sifat kimia baja tetap tidak berubah.

Lebih Sedikit Limbah: Metode ini sangat efisien dengan material. Ini menghasilkan limbah yang jauh lebih sedikit dibandingkan pengereman tekan; pers metode ini membutuhkan blanko yang lebih besar, sehingga menghasilkan lebih banyak potongan.

Proses Terintegrasi: Seluruh lini produksi diintegrasikan ke dalam satu operasi yang lancar. Hal ini mengurangi waktu penanganan dan menghilangkan kebutuhan akan beberapa mesin terpisah.

Detail dan Fitur Penting

Nilai sebenarnya dari Mesin Roll Forming C Purlin modern ada pada detailnya. Fitur utama menentukan kinerjanya, kemudahan penggunaan, dan keamanan.

Rol Berkualitas: Rol adalah bagian paling penting. Mereka terbuat dari baja bantalan bermutu tinggi. Benar diberi perlakuan panas sehingga permukaannya menjadi keras dan intinya tetap keras. Hal ini menghasilkan masa pakai yang lama dan ketahanan aus yang sangat baik.

Poros dan Rumah yang Kuat: Terbuat dari baja paduan berkekuatan tinggi yang diberi perlakuan panas, poros didukung oleh bahan yang kuat dan kokoh. rumah bantalan ganda. Pengaturan ini mencegah pembengkokan selama pengoperasian kecepatan tinggi, yang sangat penting bagi produk akurasi.

Kontrol Tingkat Lanjut: PLC pusat dengan layar sentuh memungkinkan operator mengontrol semua parameter. Mereka dapat mengatur data produksi, menyimpan resep pekerjaan, dan memantau status dan diagnostik mesin secara real-time.

Teknologi Berbasis Servo: Sistem servo umum ditemukan pada mesin modern. Mereka adalah alternatif yang tepat dan tenang sistem hidrolik. Servo lebih akurat, hemat energi, dan menawarkan kontrol yang unggul.

Pelumasan Otomatis: Sistem pelumasan sentral terintegrasi adalah hal yang umum. Ia bekerja dengan meminyaki secara otomatis roller dan bantalan pada interval waktu tertentu. Hal ini mengurangi perawatan manual, mengurangi keausan, dan mencegah panas berlebih.

Keselamatan Pertama: Keselamatan operator adalah fokus utama. Mesin ini memiliki pelindung terintegrasi, beberapa tombol berhenti darurat, dan perlindungan kelebihan beban listrik.

Pergantian Cepat: Anda dapat beralih di antara ukuran purlin dengan cepat. Operator dapat melakukan penyesuaian yang disederhanakan. Ini meminimalkan downtime dan meningkatkan efisiensi secara keseluruhan.

Mesin Roll Forming C Purlin adalah mahakarya teknik industri. Ternyata kumparan baja sederhana menjadi komponen struktural yang penting. Ia melakukan ini dengan kecepatan, ketepatan, dan ekonomi yang luar biasa. Perannya di zaman modern kita dunia sangatlah besar, mulai dari membangun kompleks industri hingga mendukung pembangkit listrik tenaga surya. Untuk bisnis konstruksi logam apa pun, ini mesin adalah investasi strategis. Ini mendorong produktivitas, kualitas, dan keunggulan kompetitif.
