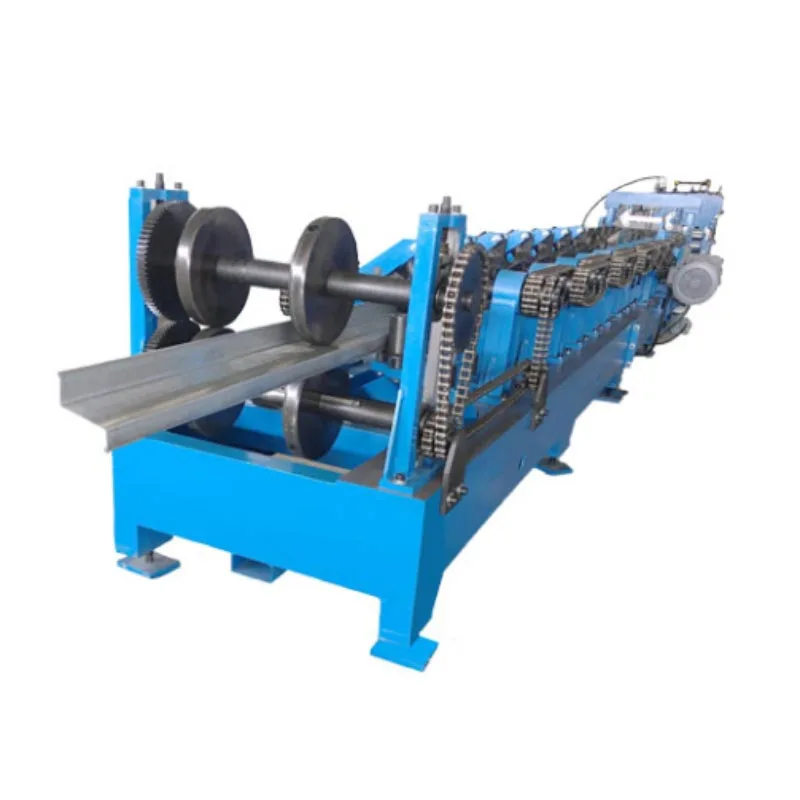

Mesin Roll Forming Z Purlin Otomatis

Aplikasi Utama dan Kasus Penggunaan

Z purlins sangat penting dalam konstruksi rangka baja. Mesin Roll Forming Z Purlin Otomatis yang membuatnya sangat penting banyak industri.

Bangunan Komersial dan Industri: Purlin Z paling sering digunakan untuk menopang atap dan dinding berukuran besar bangunan. Anda akan menemukannya di gudang, pabrik, hanggar pesawat, dan pusat perbelanjaan. Desain mereka memungkinkan mereka menjadi tumpang tindih. Hal ini menciptakan struktur kuat yang dapat menjangkau jarak jauh.

Bangunan Pertanian: Digunakan di lumbung, gudang penyimpanan, dan rumah kaca. Bobotnya ringan dan kekuatannya tinggi ideal untuk struktur ini.

Pembangkit Listrik Tenaga Surya: Struktur pemasangan panel surya skala besar sangat bergantung pada purlin Z. Mesin otomatis bisa menghasilkan purlin yang panjang dan panjangnya sesuai pesanan. Hal ini mengurangi sambungan di tempat dan mempercepat pemasangan.

Struktur Pendukung: Digunakan untuk lantai mezzanine, rangka platform, dan sebagai penopang sistem plafon.

Proyek Renovasi dan Perluasan: Kemampuan untuk menghasilkan profil dan panjang khusus menjadikan mesin ini sempurna untuk proyek retrofit.

Parameter Teknis Konvensional

Spesifikasi Mesin Roll Forming Z Purlin Otomatis bervariasi menurut merek, namun parameter utamanya sebagian besar sama.

Ketebalan Bahan: Memproses material dari 1,5 mm hingga 3,0 mm. Model tugas berat dapat menangani ketebalan hingga 4,0 mm.

Lebar Bahan: Lebar kumparan masukan biasanya berkisar antara 900 mm hingga 1250 mm.

Tinggi Purlin Selesai: Tinggi kaki purlin Z (dimensi "Z") dapat berkisar dari 100 mm hingga 300 mm.

Lebar Flange: Flensa atas dan bawah dapat berkisar dari 50 mm hingga 90 mm.

Kecepatan Produksi: Ini adalah metrik utama. Kecepatan biasanya berkisar antara 15 hingga 30 meter per menit. Hal ini tergantung pada ketebalan material dan kompleksitas profil.

Kapasitas Punching: Mesin dapat membuat lubang baut, lubang servis, dan slot. Unit pelubang dapat mengerahkan kekuatan 20 hingga 50 ton.

Sistem Kontrol: Pengontrol Logika Terprogram (PLC) terpusat dan layar sentuh Antarmuka Manusia-Mesin (HMI). Ini adalah otak dari operasi ini.

Sistem Penggerak: Motor servo presisi tinggi untuk unit pelubang dan pemotongan. Motor AC yang kuat untuk pembentukan gulungan stasiun.

Sistem Hidraulik: Memberi kekuatan pada mekanisme pelubangan dan pemotongan. Ini dirancang untuk tekanan dan stabilitas tinggi.

Keuntungan dan Manfaat Utama

Mesin Roll Forming Z Purlin Otomatis jauh lebih efisien dibandingkan metode manual dan semi-otomatis.

Efisiensi Produksi Tinggi: Ini adalah operasi yang berkelanjutan. Mesin ini menghasilkan purlin jadi dalam sekali jalan. Hal ini secara dramatis meningkatkan output dibandingkan dengan metode tradisional.

Akurasi Dimensi Luar Biasa: Setiap purlin identik. Mesin ini menciptakan bagian-bagian yang seragam sempurna. Artinya semuanya berjalan lancar selama konstruksi.

Mengurangi Biaya Tenaga Kerja: Satu atau dua operator dapat mengelola seluruh proses produksi. Mesin ini paling banyak mengotomatiskan tugas-tugas padat karya.

Limbah Bahan Minimal: Mesin menggunakan stok koil. Ini memotong dengan panjang yang tepat. Sistem ini mengurangi secara signifikan bahan bekas. Ini merupakan keuntungan besar dibandingkan menggunakan lembaran yang sudah dipotong sebelumnya.

Fleksibilitas Operasional: PLC dapat menyimpan ratusan profil produk yang berbeda. Mengubah dari satu ukuran Z purlin ke yang lain cepat dan mudah. Ini melibatkan pemanggilan program baru di HMI.

Pemrosesan Terintegrasi: Mesin melakukan beberapa operasi secara bersamaan. Ia membentuk, meninju, dan memotong a siklus tunggal dan terpadu, menghilangkan kebutuhan akan stasiun-stasiun terpisah.

Keamanan yang Ditingkatkan: Melindungi operator dengan bagian bergerak yang tertutup, pelindung keselamatan, dan tombol berhenti darurat.

Kekuatan dan Kualitas Unggul: Proses pembentukan gulungan dingin mengeraskan baja, sehingga meningkatkan hasil akhir kekuatan produk di sepanjang tikungan.

Detail Komponen Mesin dan Fungsinya

A.Decoiler dan Loader

Ini adalah titik awalnya. Mandrel tugas berat menahan kumparan baja besar. Lengan hidrolik atau sistem kantilever membantu memuat koil. Mandrel otomatis mengembang untuk mencengkeram kumparan dari dalam. Pelat pengupas memastikan koil masuk dengan lancar ke dalam mesin.

B. Panduan In-Feed dan Unit Leveling

Strip pertama-tama diratakan untuk memastikan kerataan sempurna—suatu persyaratan yang mendasar bagi kualitas akhir.

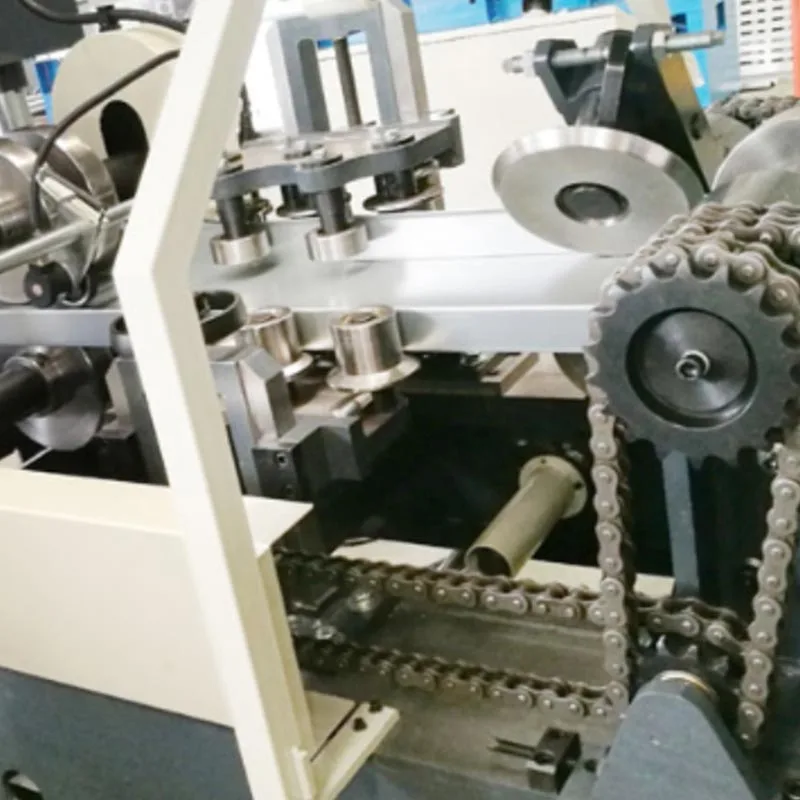

C. Stasiun Roll Forming

Stasiun ini adalah jantung dari mesin. Itu dibangun dari serangkaian roller mati berpasangan pada dudukan yang kokoh. Masing-masing pasangan secara bertahap membengkokkan strip menjadi bentuk Z akhir. Jumlah dudukan pembentuk dapat bervariasi. Mesin yang khas memiliki 16 hingga 22 stand. Lebih banyak stand memungkinkan proses pembentukan yang lebih halus dan presisi. Hal ini mengurangi stres pada materi.

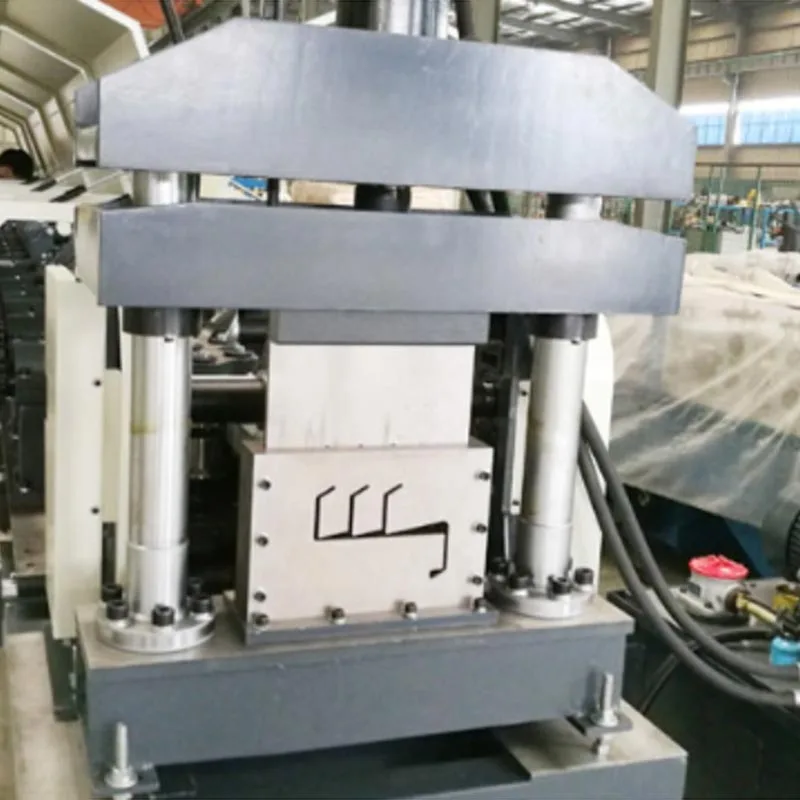

D. Unit Pelubang dan Pemotong

Unit ini terletak setelah stasiun pembentuk. Ini digerakkan oleh motor servo presisi tinggi.

Punching: Unit pelubang hidraulik membuat lubang pada jaring atau flensa purlin. Pola pukulannya lengkap dapat diprogram: dapat mencakup fitur seperti lubang bundar, slot lonjong, atau bentuk khusus.

Pemotongan: Sistem pemotongan terbang digunakan. Alat pemotong bergerak serempak dengan purlin yang bergerak. Itu membuat a potongan bersih dan bebas duri tanpa menghentikan jalur produksi. Panjang potongan diprogram ke dalam PLC dengan tinggi akurasi.

E. Sistem Kendali (PLC dan HMI)

PLC adalah otak Mesin Roll Forming Z Purlin Otomatis, yang mengoordinasikan semua gerakan. Semua kontrol operator terjadi melalui layar sentuh intuitif (HMI) untuk memasukkan parameter seperti panjang dan pola lubang. Dengan sistem ini, pengoperasiannya sederhana dan didukung oleh diagnostik bawaan.

F. Tabel Out-Feed dan Sistem Penumpukan

Purlin Z yang sudah jadi dikeluarkan dari mesin. Sistem penumpukan otomatis mengatur purlin menjadi rapi bundel. Hal ini membuatnya mudah untuk ditangani, diangkut, dan dikirim ke lokasi konstruksi.

Alur Kerja Produksi Langkah demi Langkah

Keseluruhan proses ini beroperasi sebagai satu rangkaian otomatis yang mulus.

Pemuatan Kumparan

Kumparan baja baru dimuat ke decoiler menggunakan overhead crane atau forklift. Mandrel mengembang untuk mengunci kumparan di tempatnya. Ujung terdepan kemudian dimasukkan ke dalam unit leveling.

Leveling dan Pengumpanan Material

Strip melewati satu set rol perata. Rol ini memberikan tekanan yang tepat untuk menghilangkan lengkungan apa pun dari melingkar. Strip yang sekarang rata diumpankan ke depan ke dalam stasiun pembentuk gulungan.

Pembentukan Gulungan Progresif

Strip baja bergerak melalui setiap dudukan yang pertama. Strip melewati serangkaian stasiun roller. Di setiap stasiun, ia menerima tikungan yang tepat, secara bertahap berkembang dari jalur datar menjadi bagian Z yang sudah jadi. Ini pembentukan bertahap melindungi integritas material.

Punching dan Pemotongan Berbasis Servo

Z purlin yang terbentuk memasuki unit pelubangan dan pemotongan.

PLC memberi sinyal pada unit pelubang untuk membuat pola lubang terprogram. Lubang dibuat dengan presisi yang tepat lokasi yang ditentukan.

Pada saat yang sama, sistem pemutus terbang melacak purlin yang bergerak. Setelah panjang yang telah ditentukan tercapai, pemotong menjepit, bergerak mengikuti material, dan membuat potongan persegi yang bersih. Kemudian kembali ke titik awalnya untuk potongan berikutnya.

Keluaran dan Penumpukan

Z purlin yang telah selesai bergerak di sepanjang konveyor pengumpan keluar. Penumpuk otomatis menghitung potongan dan mengelompokkannya bundel dengan ukuran tertentu. Forklift kemudian digunakan untuk mengeluarkan bundel yang sudah selesai.

Mesin Roll Forming Z Purlin Otomatis lebih dari sekedar peralatan pabrik. Ini adalah hal yang sangat canggih sistem produksi. Ini otomatis, tepat, dan efisien.

Bagi perusahaan konstruksi logam mana pun, mesin ini merupakan investasi strategis. Ini meningkatkan kapasitas produksi dan meningkatkan kualitas produk. Hal ini juga menurunkan biaya operasional dan menawarkan fleksibilitas untuk memenuhi beragam kebutuhan proyek.

Dengan menyediakan komponen khusus yang andal sesuai permintaan, alat berat ini memberikan keunggulan yang menentukan dalam kehidupan yang serba cepat saat ini industri konstruksi. Ini adalah landasan infrastruktur modern.
