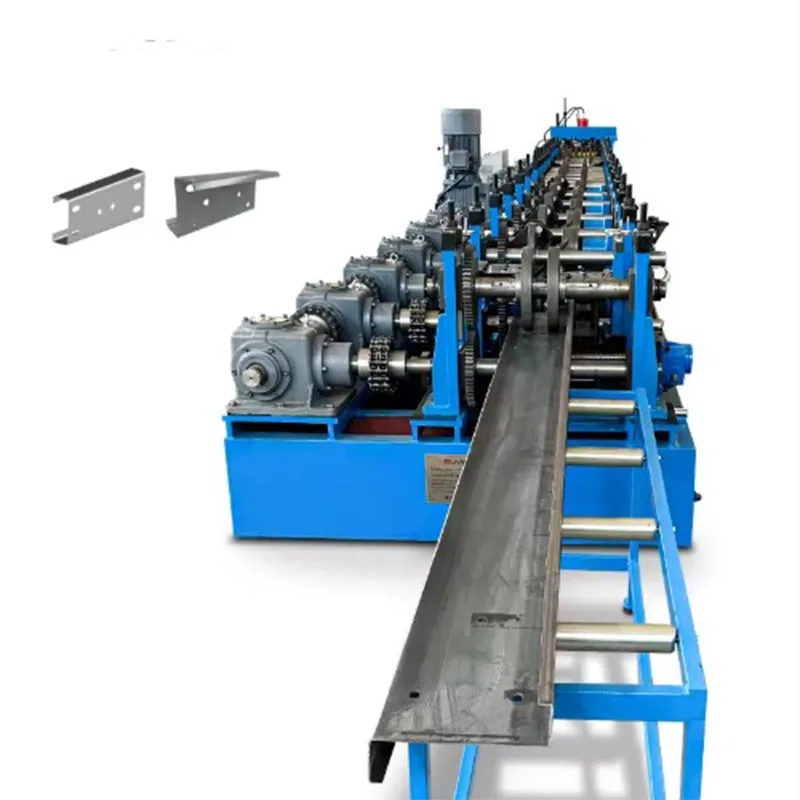

Mesin Roll Forming Tipe Kaset Sigma Purlin

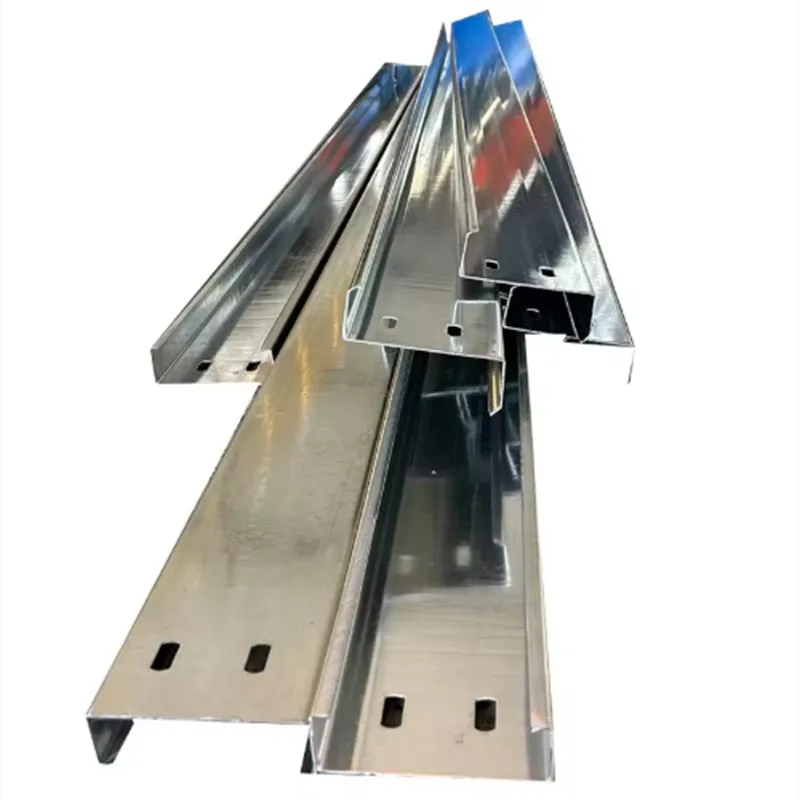

Purlin dibentuk dari satu strip baja. Ini digulung dingin menjadi bentuk tertentu dan tertutup. Bentuknya menyerupai kaset atau berpenampang kotak dengan bukaan sempit. Desain ini memberikan kekuatan struktural dan fleksibilitas yang luar biasa. Nama "sigma" berasal dari profil purlin. Bentuknya mirip dengan huruf Yunani Sigma (Σ). Profil ini diketahui karena kapasitas menahan bebannya yang tinggi. Ini adalah pilihan yang lebih disukai untuk rangka bangunan yang kuat.

Mesin Roll Forming Tipe Kaset Sigma Purlin ini mengotomatiskan seluruh proses pembentukan. Ini mengubah kumparan datar baja menjadi purlin yang sudah jadi dan berkekuatan tinggi. Prosesnya cepat, tepat, dan efisien. Ini adalah landasan modern bengkel fabrikasi logam.

Fitur Utama dan Parameter Standar

Strukturnya kaku dan kokoh. Ini menjamin akurasi operasional jangka panjang.

Stasiun Roll Forming:

Mesin Roll Forming Tipe Kaset Sigma Purlin ini memiliki 18 hingga 24 stasiun pembentuk. Dengan lebih banyak stasiun, itu proses pembentukan menjadi lebih lancar. Hal ini juga menjadi lebih tepat. Hal ini juga menghasilkan presisi yang lebih besar. Hal ini menghasilkan produk berkualitas lebih tinggi dengan tegangan sisa yang lebih sedikit.

Setiap stasiun dilengkapi dengan gulungan baja paduan yang diperkeras. Gulungan tersebut dikerjakan secara presisi untuk membentuknya secara bertahap logam.

Desain "kaset" sering kali menyertakan unit pra-pelubangan. Unit ini membuat lubang pada strip baja datar sebelumnya terbentuk. Lubang-lubang ini untuk baut dan sekrup selama konstruksi.

Sistem Penggerak:

Motor yang kuat menggerakkan mesin. Opsi daya yang umum adalah 15HP, 20HP, atau 30HP. Pilihannya tergantung pada ketebalan bahan dan kecepatan produksi.

Gearbox mentransmisikan daya ke semua stasiun pembentuk secara bersamaan. Ini memastikan sinkronisasi sempurna.

Sistem Kontrol:

PLC modern bertindak sebagai otak mesin. Ini memungkinkan pengaturan yang mudah. Ini juga menyederhanakan pengoperasian.

Layar sentuh HMI memungkinkan operator mengontrol fungsi-fungsi utama. Mereka dapat memasukkan data produksi, mengatur panjang, dan memantau status waktu nyata.

Mesin Roll Forming Tipe Kaset Sigma Purlin dilengkapi dengan encoder presisi tinggi yang mengontrol panjang pemotongan, menjamin bahwa setiap purlin akurat.

Spesifikasi Bahan:

Ketebalan Bahan: 1,5 mm hingga 3,0 mm. Model tugas berat dapat menangani hingga 4,0 mm.

Lebar Bahan: Lebar kumparan masuk biasanya antara 200mm dan 300mm. Hal ini tergantung pada ukuran akhir sigma purlin.

Kekuatan Hasil: Dinilai hingga 550 MPa.

Kinerja Produksi:

Kecepatan Produksi:  Kecepatan Operasi: 15 - 25 m/mnt.

Dasar Penyesuaian: Kompleksitas profil dan ketebalan material.

Panjang Pemotongan: Panjang pemotongan dapat diatur sesuai kebutuhan. Panjang minimum standar adalah sekitar 1,5 meter. Maksimal panjangnya hampir tidak terbatas.

Peralatan Bantu:

Uncoiler: Komponen wajib yang menahan kumparan baja berat. Ini memasukkan material ke dalam mesin roll forming dengan lancar.

Tabel Panduan In-feed: Ini memandu strip ke stasiun pembentuk pertama secara akurat.

Konveyor Pasca Potong: Sistem ini melindungi purlins dari goresan dengan membawanya menjauh dari pemotong. Itu juga memungkinkan penumpukan yang rapi.

Apa saja fitur produk ini?

Mesin Roll Forming Sigma Purlin Tipe Kaset ini lebih efisien dibandingkan metode tradisional. Ini juga berkinerja lebih baik profil purlin lainnya.

Kekuatan Struktural Unggul:

Desain tipe kaset menciptakan bagian tertutup. Hal ini memberikan momen inersia yang jauh lebih tinggi. Itu dapat mendukung beban lebih berat pada bentang yang lebih panjang dibandingkan dengan purlin C atau Z.

Kekuatan ini memungkinkan jarak antar penyangga atap menjadi lebih lebar. Ini mengarah pada penghematan material dan kebersihan tampilan arsitektur.

Efisiensi Produksi Luar Biasa:

Mesin Roll Forming Tipe Kaset Sigma Purlin beroperasi terus menerus. Ini menghasilkan purlin jadi dalam satu lulus. Ini menghilangkan beberapa langkah penanganan.

Kecepatan produksi yang tinggi berarti pesanan dalam jumlah besar dapat diselesaikan dengan cepat. Ini secara signifikan meningkatkan hasil bengkel.

Presisi dan Konsistensi Tak Tertandingi:

Setiap purlin yang diproduksi identik. Proses pembentukan gulungan memastikan keakuratan dimensi yang sempurna sejak awal meter ke yang terakhir.

Konsistensi ini menyederhanakan seluruh proses konstruksi. Pembangun dapat yakin bahwa setiap komponen akan cocok dengan sempurna.

Penghematan Bahan dan Efektivitas Biaya:

Mesin ini menggunakan kumparan baja mentah. Ini lebih hemat biaya daripada membeli bagian yang telah dibentuk sebelumnya.

Sigma purlin mengurangi biaya proyek secara keseluruhan. Rasio kekuatan terhadap beratnya yang tinggi berarti lebih sedikit baja yang dibutuhkan untuk itu pekerjaan struktural yang sama.

Fleksibilitas Operasional:

Dengan pergantian gulungan yang cepat, beberapa mesin dapat menghasilkan ukuran purlin yang berbeda. Hal ini memungkinkan satu jalur produksi untuk melayani banyak proyek.

PLC dapat menyimpan ratusan resep produk yang berbeda. Peralihan antar pekerjaan cepat dan sederhana.

Pra-Punching Terintegrasi:

Ini menawarkan keunggulan utama dalam efisiensi dan presisi. Lubang dilubangi sebelum purlin terbentuk. Ini pra-pelubangan menghilangkan pengeboran yang lebih lambat dan kurang akurat nantinya.

Fitur ini menghemat banyak waktu dan tenaga di lokasi konstruksi.

Keamanan dan Kemudahan Penggunaan:

Mesin modern memiliki fitur keselamatan yang lengkap. Ini termasuk tombol berhenti darurat, pelindung keselamatan, dan kesalahan sistem deteksi.

Sistem kontrol otomatis memerlukan intervensi operator yang minimal. Ini mengurangi kemungkinan kesalahan manusia.

Aplikasi Utama dan Kasus Penggunaan

Purlin yang diproduksi oleh Mesin Roll Forming Sigma Purlin Tipe Kaset ini serbaguna. Mereka digunakan secara luas berbagai proyek konstruksi.

Bangunan Industri dan Komersial:

Ini adalah aplikasi yang paling umum. Sigma purlins membentuk struktur pendukung atap dan dinding utama untuk gudang, pabrik, dan toko ritel besar.

Kapasitas bebannya yang tinggi sangat ideal untuk menopang lembaran atap yang berat dan insulasi.

Struktur Bentang Besar:

Mereka adalah pilihan ideal untuk bangunan besar dan terbuka seperti hanggar pesawat, gedung olahraga, dan pusat pameran.

Bangunan Pertanian:

Bangunan pertanian seperti lumbung dan gudang mendapat manfaat dari sifat kokoh sigma purlins. Mereka dapat menahan beban berat biji-bijian atau peralatan yang disimpan.

Lantai Mezzanine:

Sigma purlins digunakan untuk membangun lantai mezzanine di gudang dan unit industri. Mereka memberikan yang kuat dan struktur yang stabil. Hal ini menciptakan penyimpanan tambahan atau ruang kantor.

Struktur Pendukung untuk Panel Surya:

Booming energi terbarukan bergantung pada sigma purlins. Mereka membentuk tulang punggung penting untuk pembangkit listrik tenaga surya skala besar dan instalasi atap.

Proses Roll Forming: Panduan Langkah demi Langkah

Transformasi dari koil menjadi purlin jadi merupakan rangkaian otomatis yang berkesinambungan.

Langkah 1: Memuat Coil

Prosesnya dimulai dengan kumparan baja pada uncoiler. Tergantung pada berat kumparan, mandrel sederhana atau a unit bermotor digunakan.

Langkah 2: Meluruskan dan Memberi Makan

Untuk memastikan kerataan sempurna, strip melewati alat perata. Langkah ini menghilangkan segala lengkungan atau tikungan proses melingkar.

Langkah 3: Pra-Pukulan (Opsional tetapi Umum)

Unit pelubang kemudian membuat lubang pada interval yang diprogram secara tepat. Jaraknya dikendalikan oleh PLC. Ini adalah tahap yang paling efisien untuk menambahkan fitur tersebut.

Langkah 4: Proses Roll Forming

Strip yang rata dan berlubang sekarang memasuki gulungan bekas. Proses pembentukan dimulai pada stasiun pertama.

Logam secara bertahap dibentuk menjadi bentuk saat melewati mesin. Setiap stasiun melakukan operasi kecil dan tepat membungkuk.

Bentuk yang sempurna dan bebas tekanan dicapai melalui proses yang lambat dan terkendali, yang juga mencegah kelelahan material.

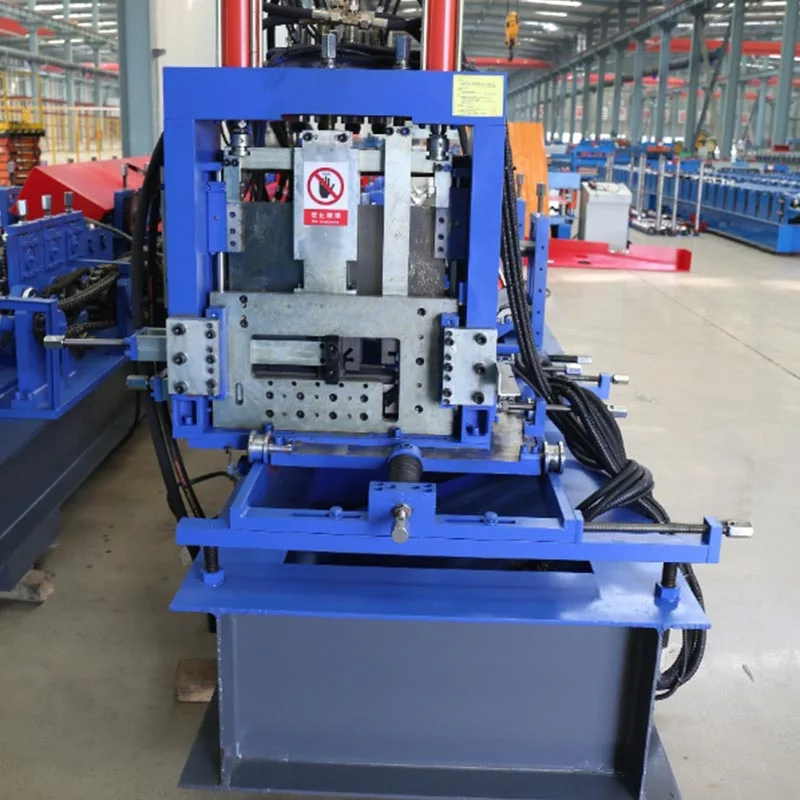

Langkah 5: Memotong Menjadi Panjang

Setelah purlin terbentuk sempurna, ia terus bergerak maju. Encoder melacak panjang pasti yang telah dilewati.

Ketika panjang preset tercapai, PLC mengirimkan sinyal. Sistem pemutus terbang hidraulik aktif.

Unit pemotongan bergerak dengan kecepatan yang sama dengan purlin. Ini menghasilkan potongan yang bersih dan bebas duri tanpa henti jalur produksi. Pemotong kemudian kembali ke posisi awalnya.

Langkah 6: Keluaran dan Penumpukan

Purlin yang dipotong memanjang dibuang ke konveyor keluaran.

Setelah dikumpulkan oleh penumpuk atau pekerja otomatis, purlin yang sudah jadi dibundel dan disiapkan untuk pengiriman.

Mesin Roll Forming Tipe Kaset Sigma Purlin ini menetapkan standar baru sebagai tulang punggung arsitektur modern. Itu menggabungkan teknik mesin yang tak tertandingi dengan jantung digital yang cerdas. Ini memberikan tiga keunggulan penting: kekuatan, presisi, dan efektivitas biaya. Ini menjadikannya ideal untuk masa kini proyek industri berstandar tinggi. Kemampuannya untuk mencakup langkah-langkah pra-fabrikasi dengan mulus, seperti pelubangan, mempercepat jadwal konstruksi secara signifikan.

Investasi ini merupakan keputusan strategis yang menentukan masa depan perusahaan. Ini membangun kemampuan utama volume, kualitas, dan daya saing. Tidak diragukan lagi, ini adalah aset dasar bagi para perakit yang berpikiran maju.
